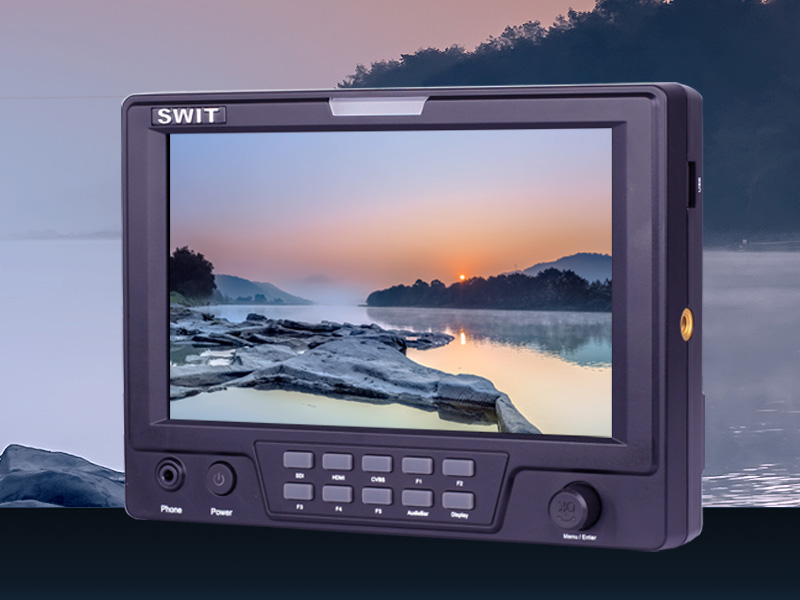

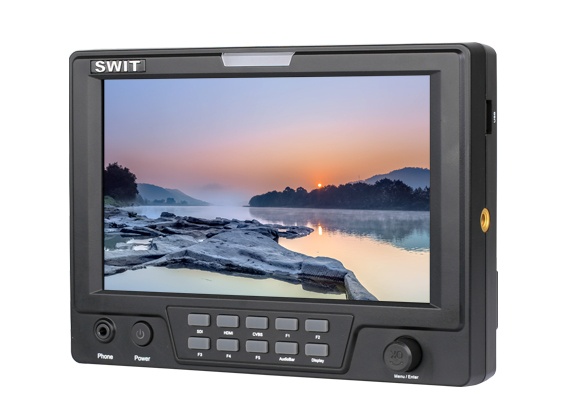

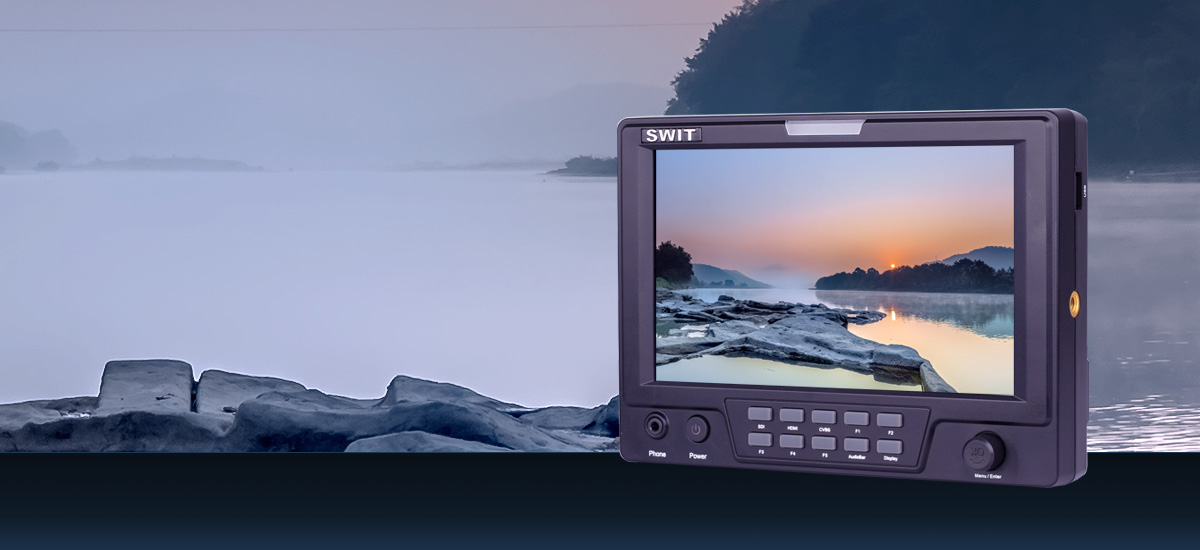

7インチ液晶パネル

LEDバックライト付きFFS-IPSパネル

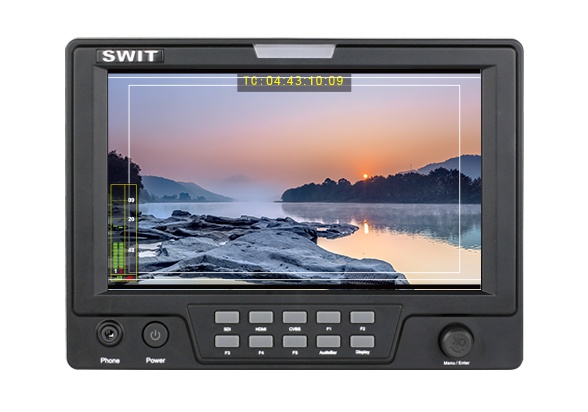

S-1071H+は、7インチFFS-IPS液晶パネルを採用し、1024×600の高解像度、LEDバックライト、コントラスト900：1、色深度8ビット、H/V160°視野角です。

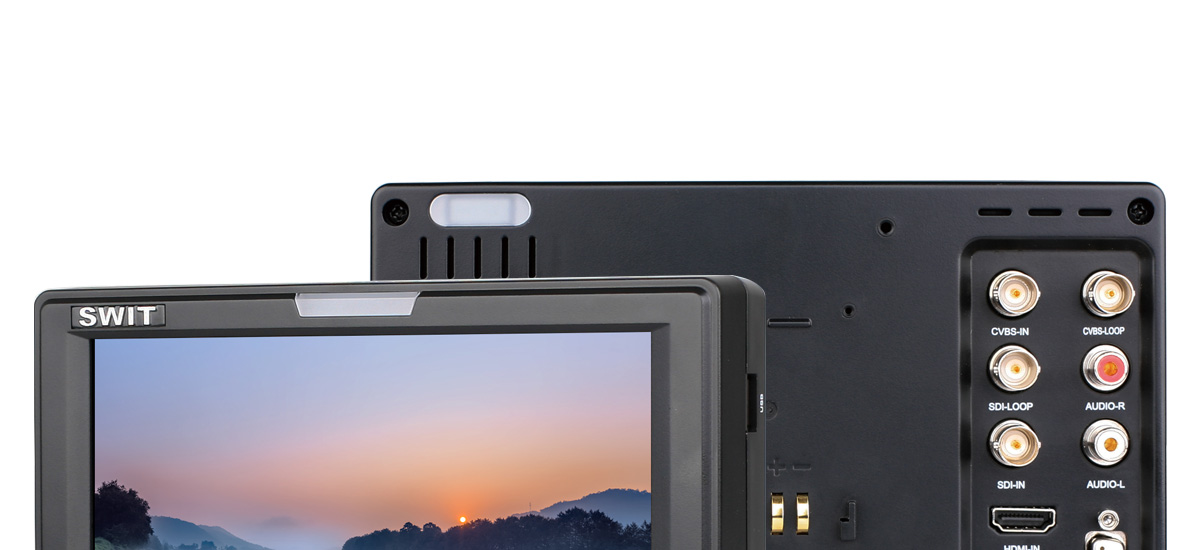

入出力インターフェイス

SDI / HDMI / CVBS / Analog Audio

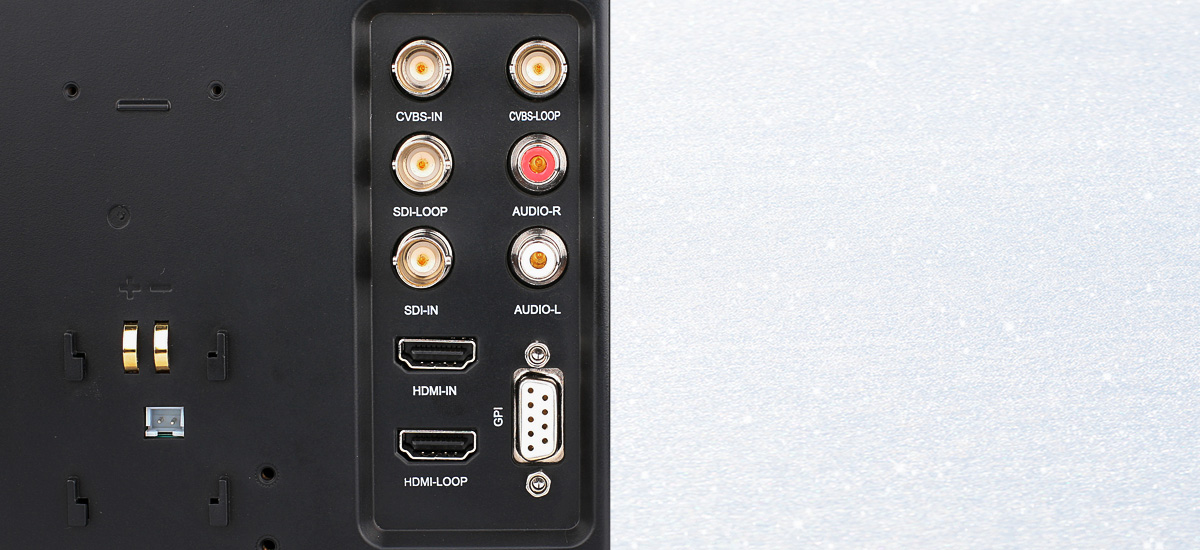

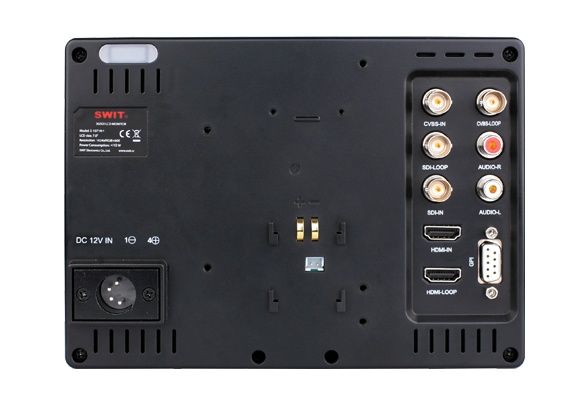

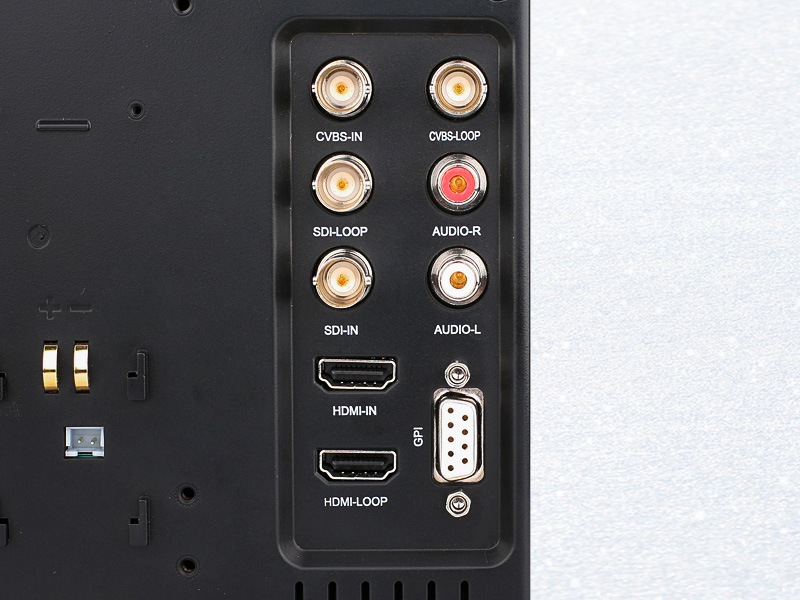

S-1071H+ の入出力:
2K/3G/HD/SD-SDI input × 1
2K/3G/HD/SD-SDI loop output × 1
HDMI input × 1
HDMI loop output × 1
CVBS input × 1
CVBS loop output × 1
RCA analog audio input L×1 R×1
RS232 GPI/TALLY input × 1

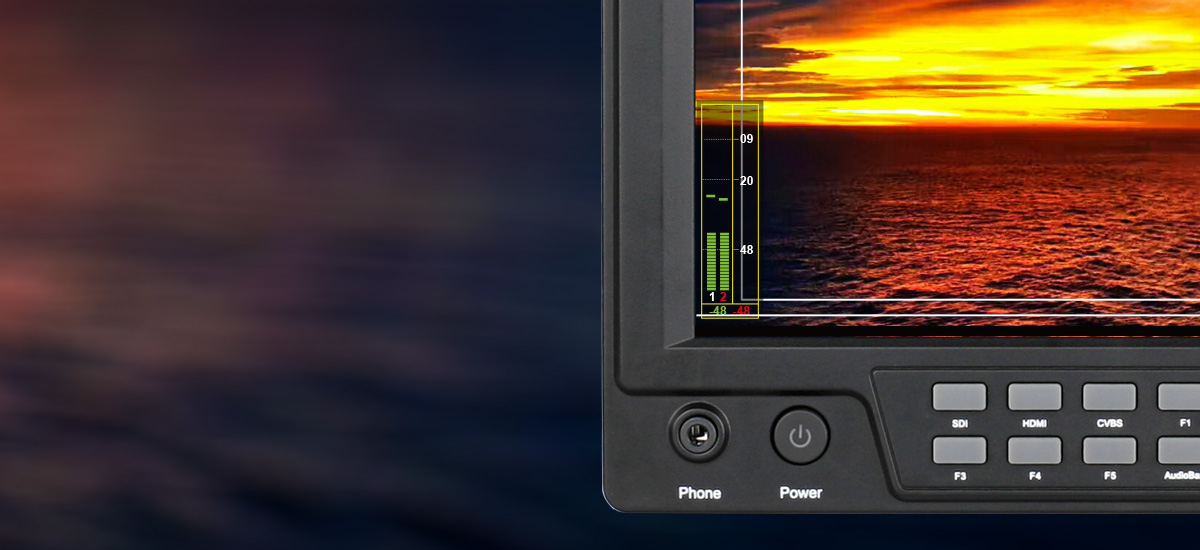

エンベデッドオーディオモニタリング

2-ch アラート付きメーター

S-1071H+は、SDI-2ch/HDMI-2chエンベデッドオーディオメーターとアナログ2chオーディオメーター表示に対応し、マークとオーディオ異常の警告情報を表示します。オーディオメーターのパターン位置は4隅から選択可能で、スケールマーカー、アラート情報、オーディオメーターパターンの半透明化も選択可能です。

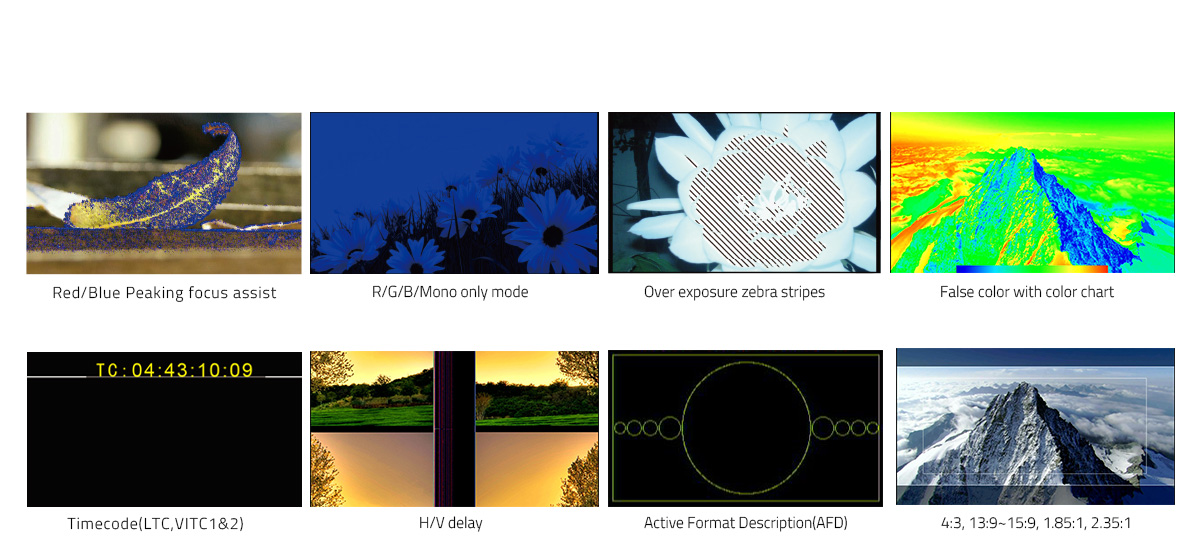

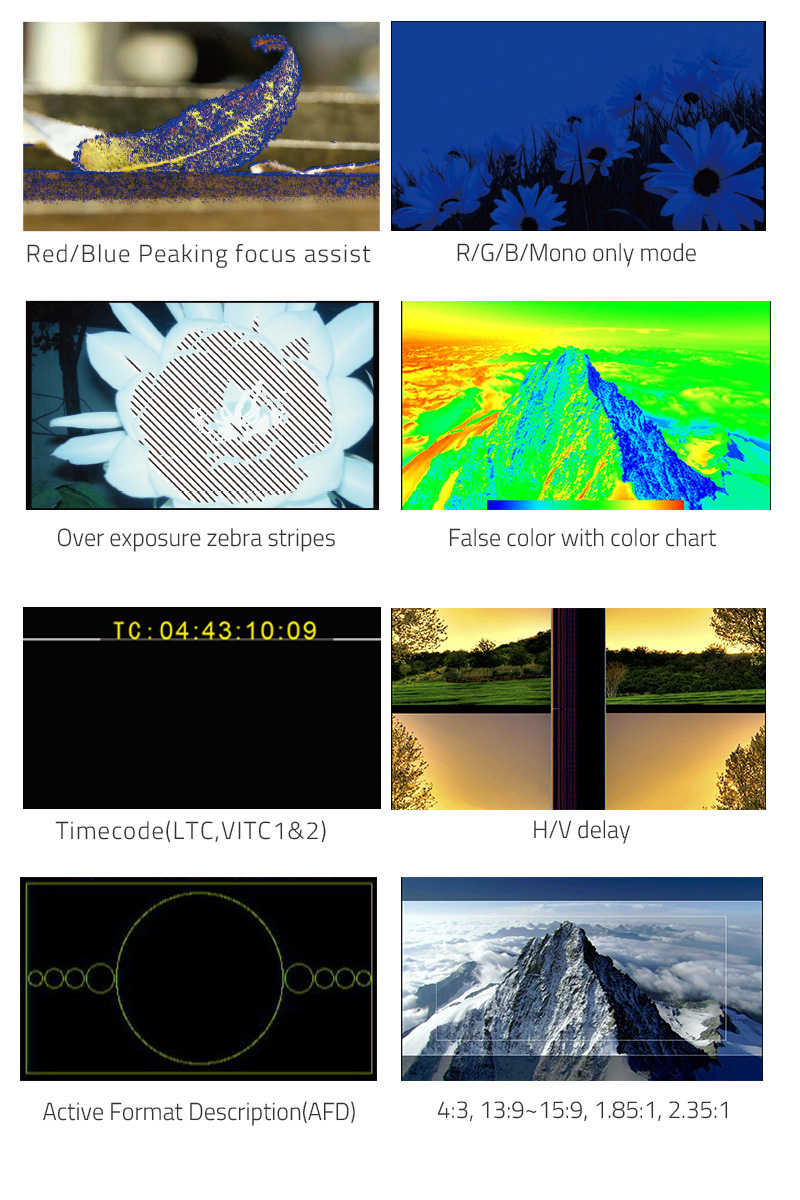

Peaking, R/G/B/Mono only, Zebra, False color

Timecode, H/V delay, AFD, Scale Markers

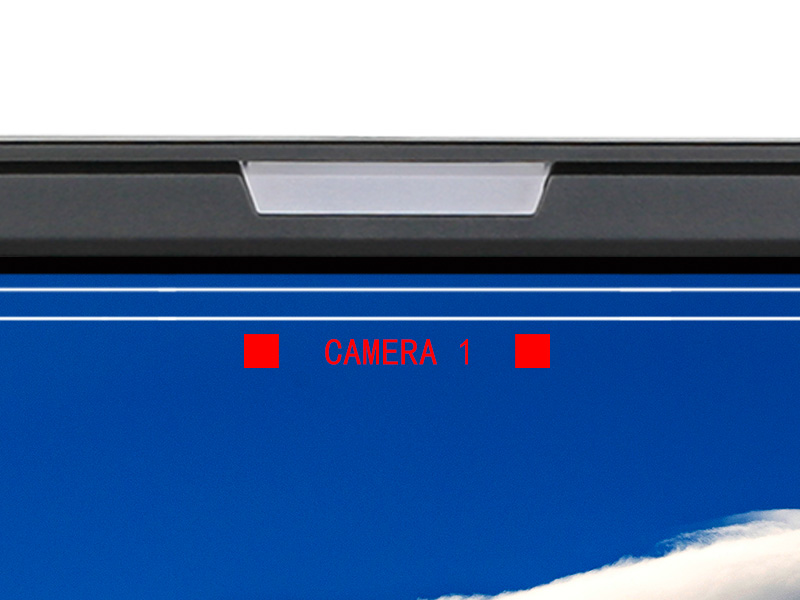

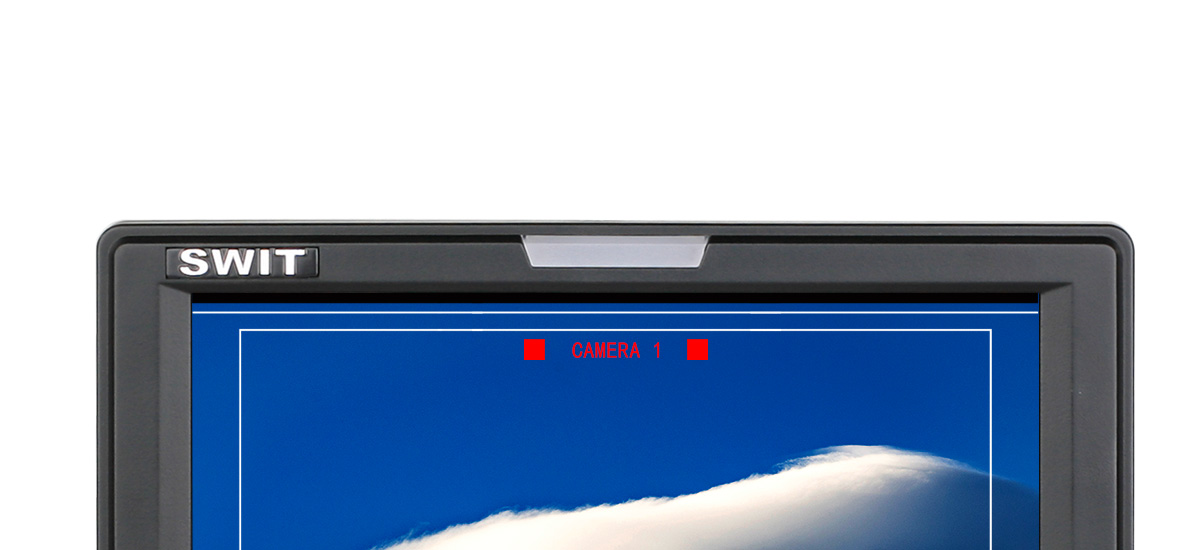

UMDとテキストタリーディスプレイ

TSL 3.1 / 4.0 Protocol

S-1071H+は、TSL3.1/4.0プロトコルのUMDおよびテキストタリー表示に対応しており、TSLアドレスを1～126まで選択でき、最大8文字を表示することができます。UMD/TALLY信号は、モニター背面のRJ45(RS485)ポートから入力します。

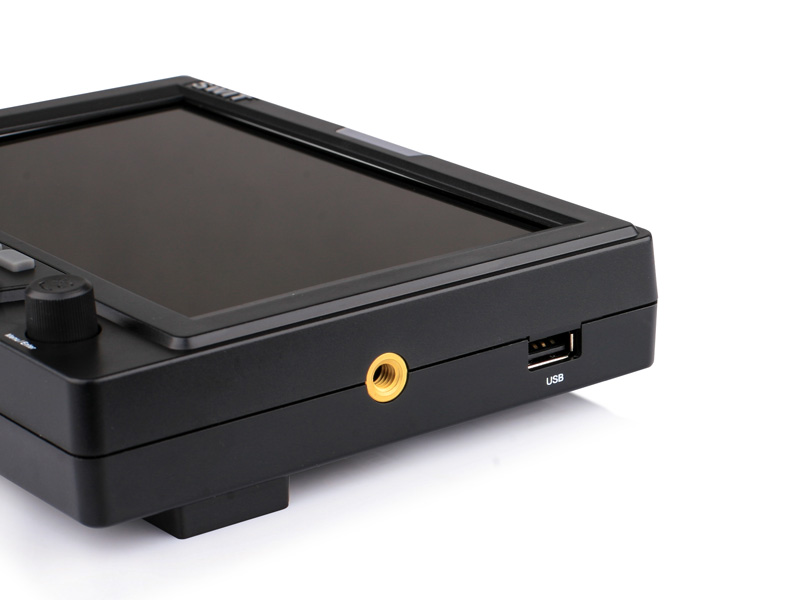

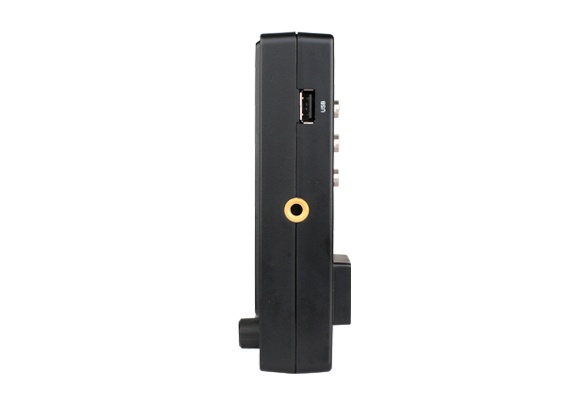

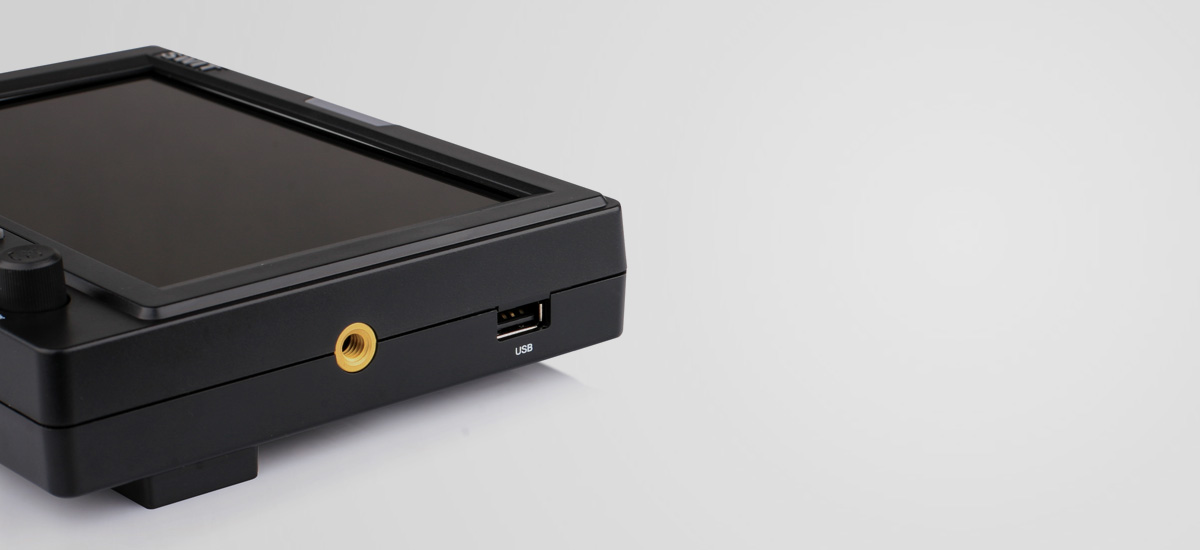

USBファームウェアアップグレード

本製品は、ファームウェアのアップグレードに必要なUSBポートをリアパネルに装備しています。ユーザーは、最新のファームウェアファイルをUSBスティックにダウンロードし、S-1071H+モニターに直接挿入して、PCに接続することなく、アップグレードすることができます。

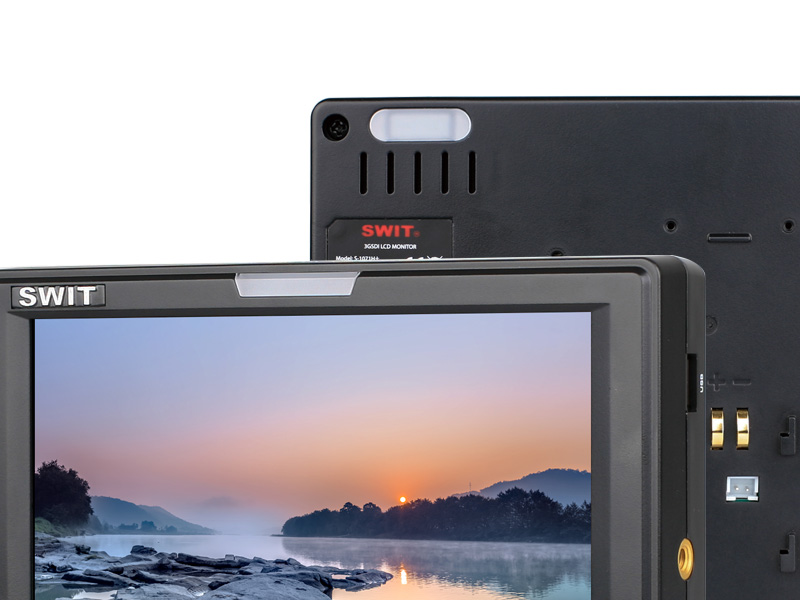

フロント＆リアタリ-ライト

赤、緑、黄の3色のタリーライトを前面と背面に搭載し、RS232ポートのピンを定義してタリーライトを制御することが可能です。

マルチ電源

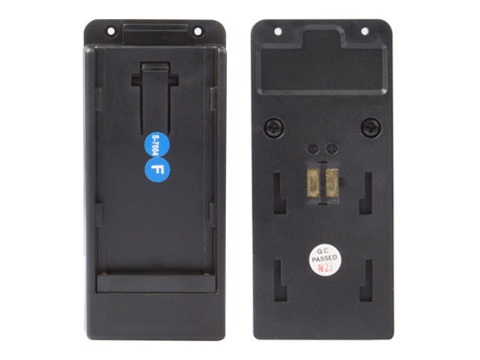

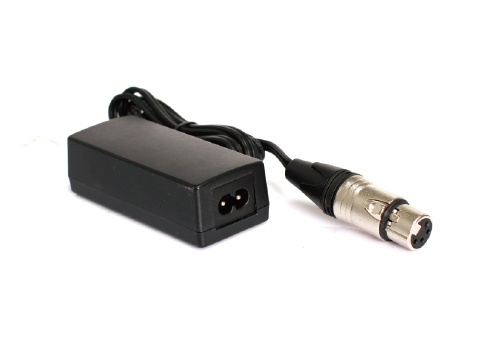

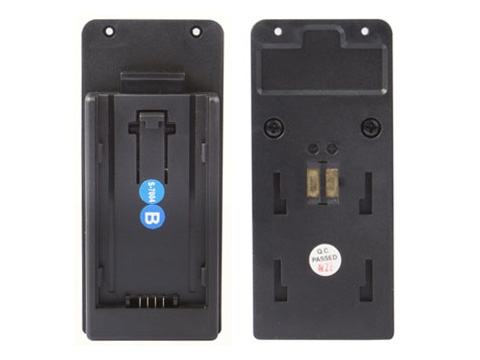

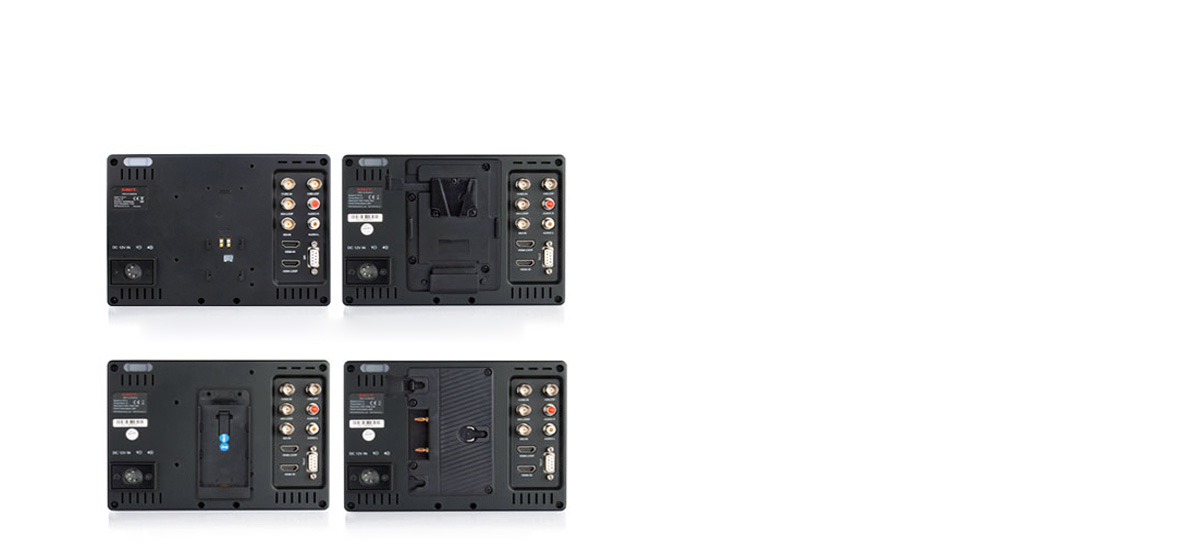

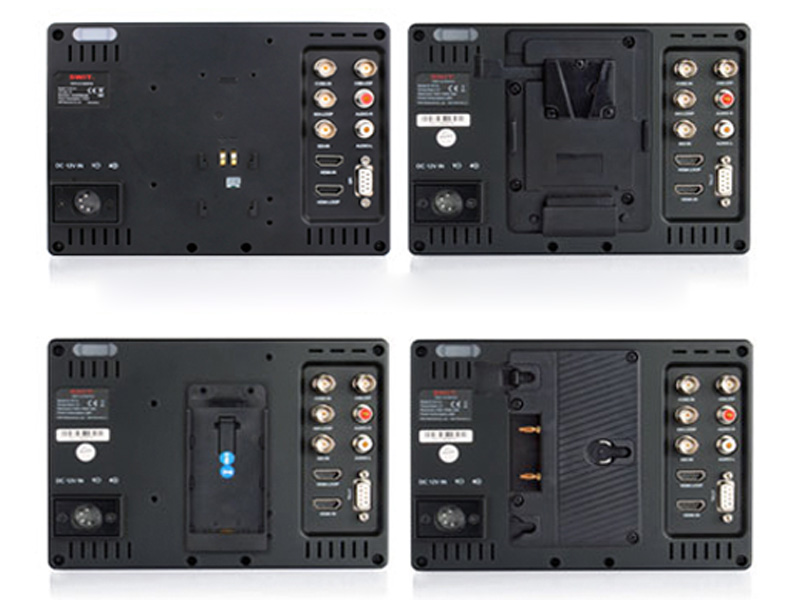

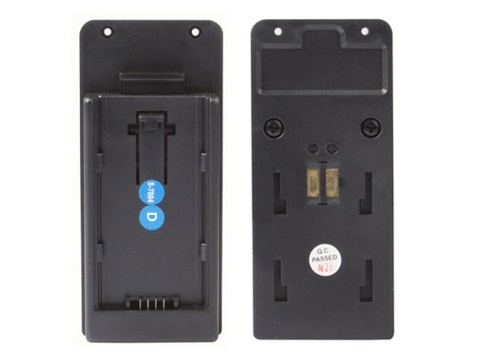

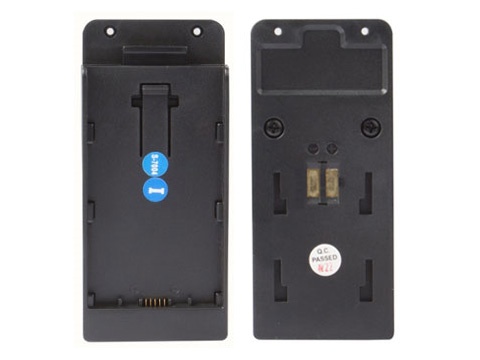

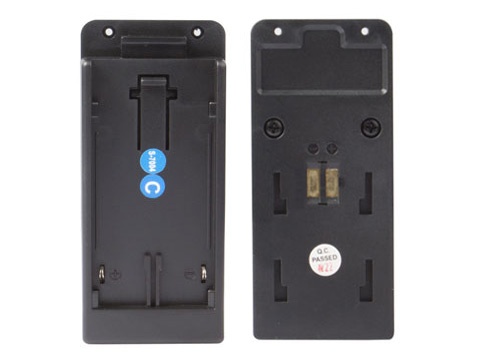

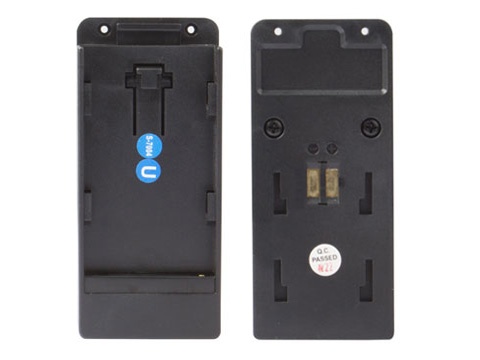

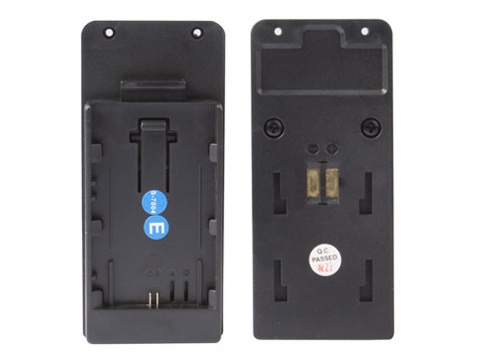

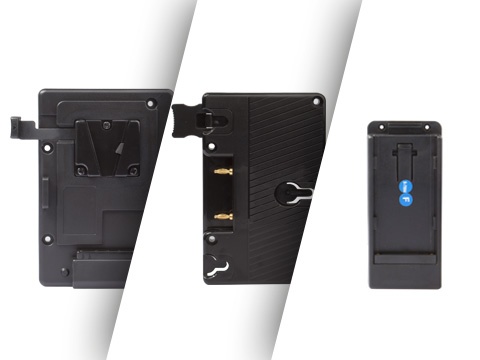

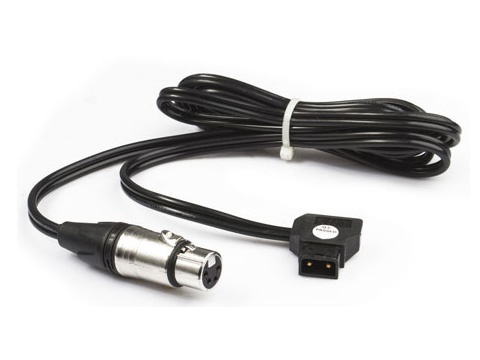

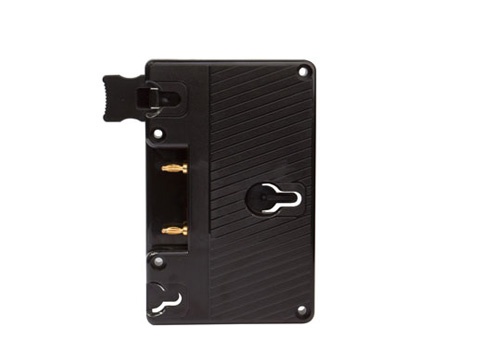

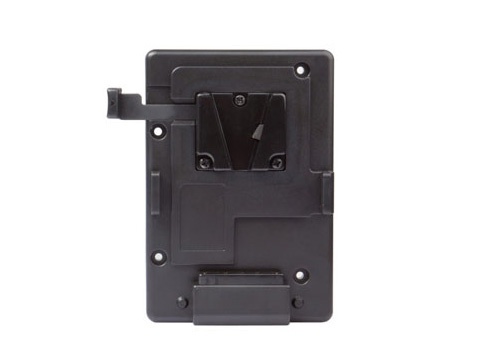

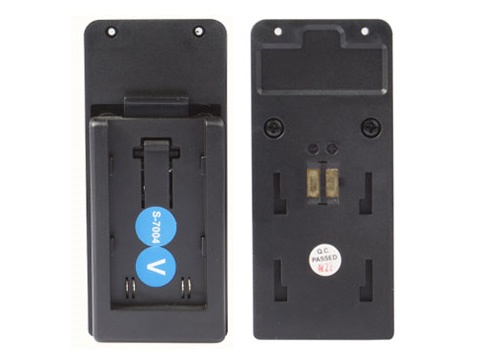

DC6.5-17Vの4ピンXLRソケットを装備し、Vマウント、ゴールドマウント、DVバッテリープレートの装着が可能です。各メーカのDVバッテリープレートはオプションとして用意されており、スナップオン設計で、素早く交換可能です。

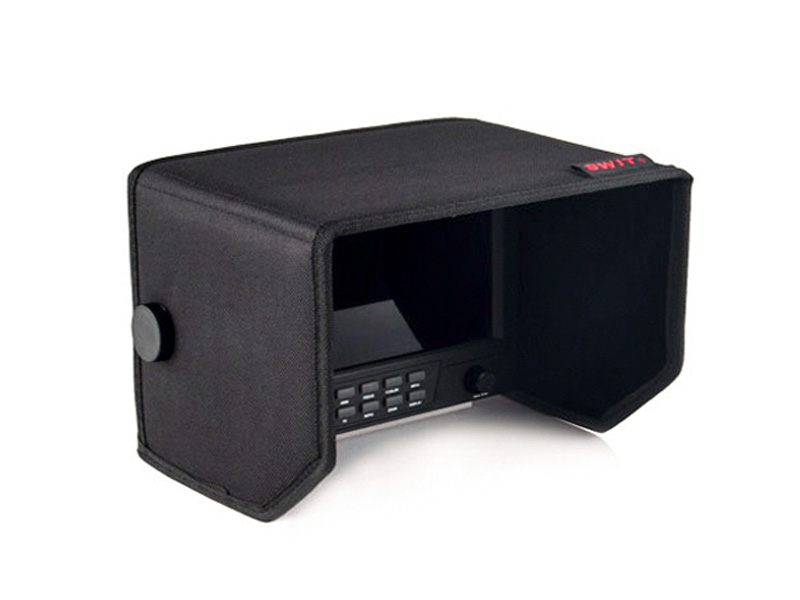

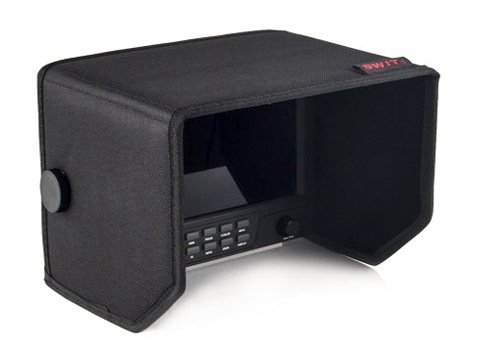

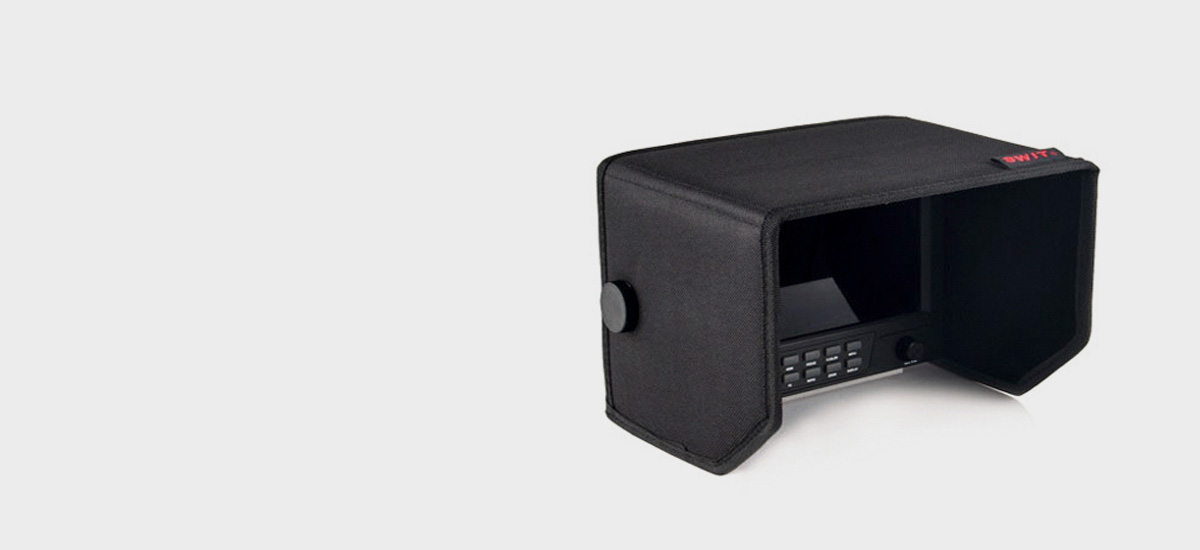

    サンフード

屋外での使用には、モニターにサンフードを装着することができます。サンフードは、左右のネジ穴から簡単に取り付けることができるほか、マジックテープで直接取り付けることも可能です。
サンフードはモニター本体に同梱されています。
