› 7 インチのノングレア LCD、解像度 1920×1200
› 3000nit 超高輝度
› HDR 対応: PQ / HLG / S-log3
› 2K/3G/HD/SD-SDI 入力 & ループ出力
› HDMI 2.0 (4K60p) 入力 & ループ出力
› アラート付きの 16 チャンネルエンベオーディオ メーター
› 任意の 2ch オーディオを選択して出力
› 9 ステップのクイックズームインとマッピング
› 精密調整によるフォーカスアシスト
› マルチカメラ ログを Rec.709 に組み込み
› USB によるユーザー 3DLUT キューブ ファイルのインポート
› 画面上のタリー表示と GPI
› ゼブラストライプ、偽色、R/G/B/Mono
› H/V 遅延、AFD、タイムコード表示
› マーカー 4:3、13:9、14:9、15:9、1.85:1、2.35:1
› V/Gold マウントまたは各種 DV プレート オプション
› USB ファームウェアのアップグレード

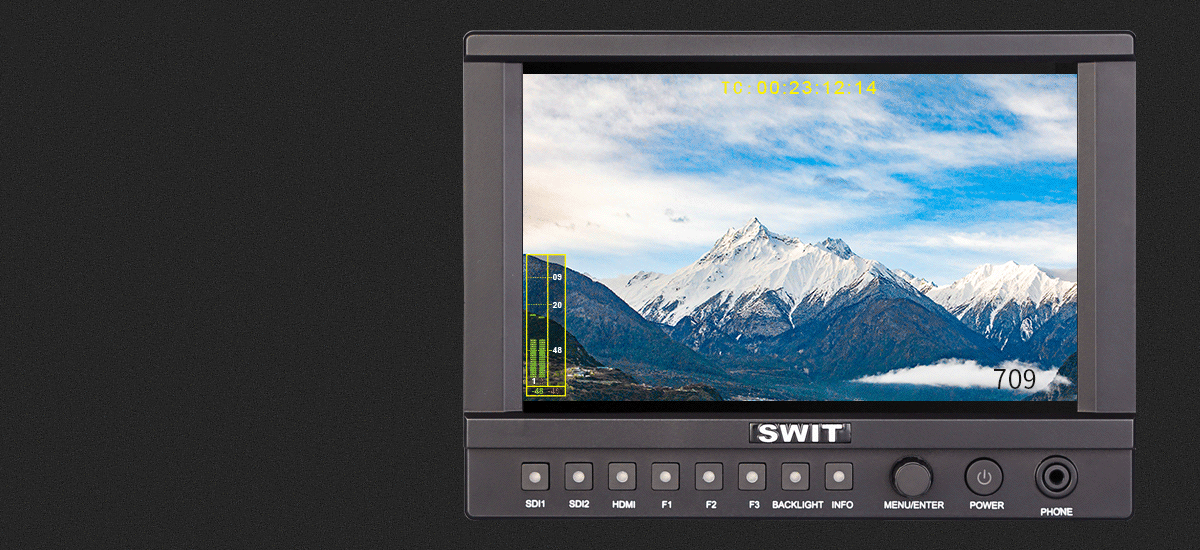

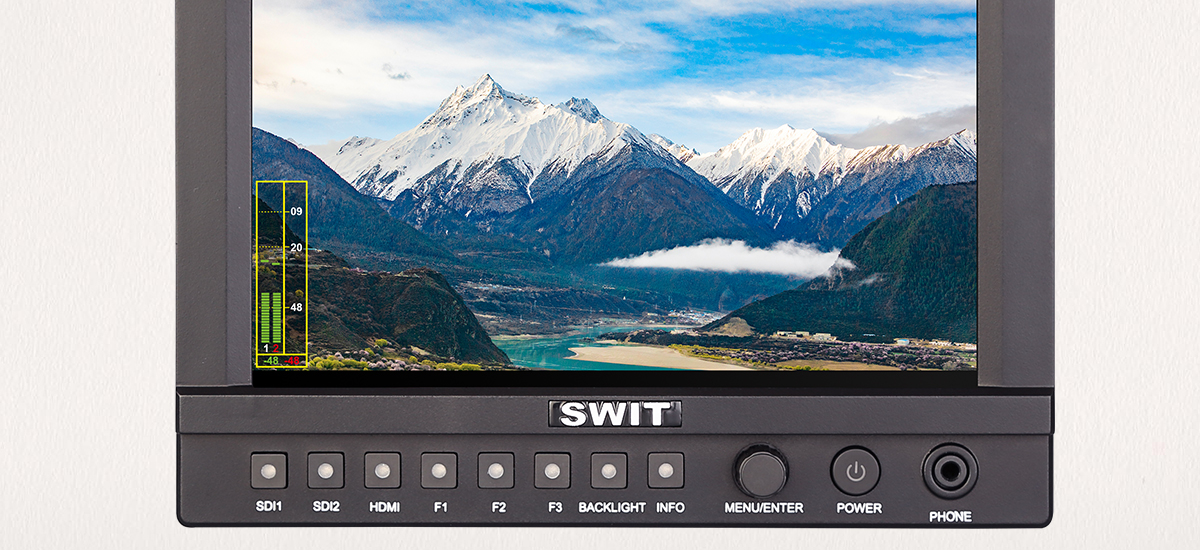

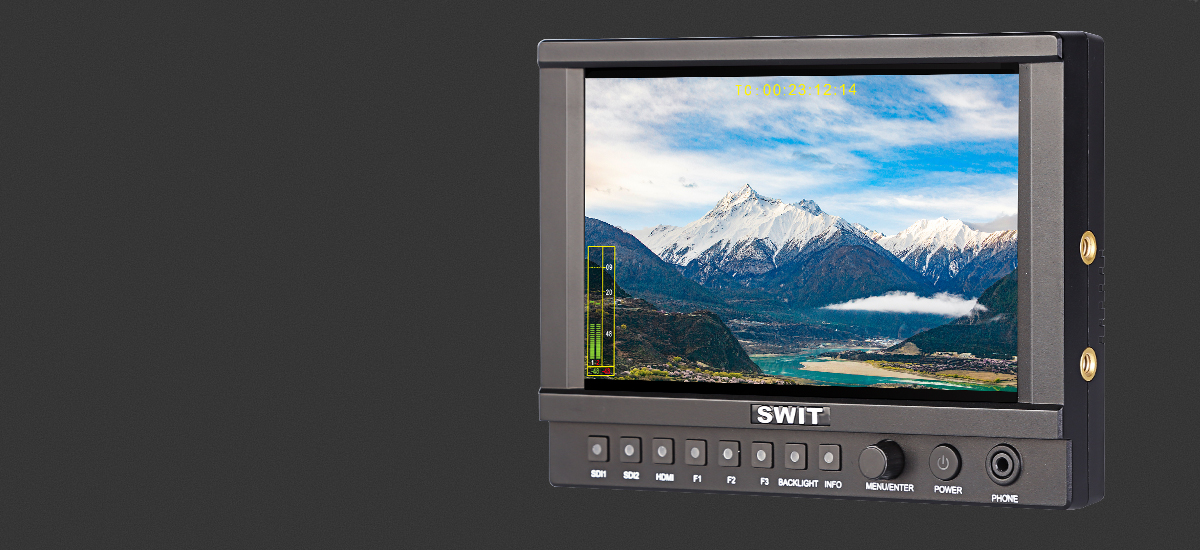

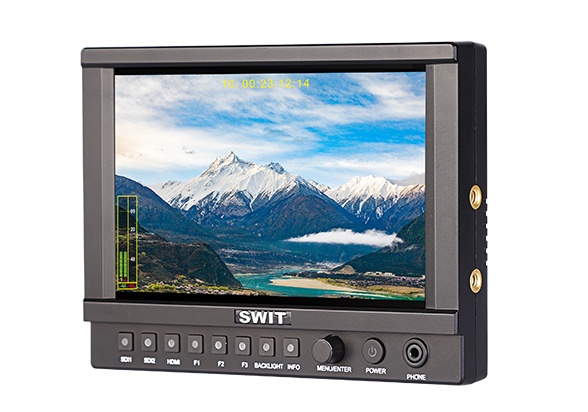

7インチ 3000nit スーパーブライト
PQ/HLG/S-log3 HDR対応

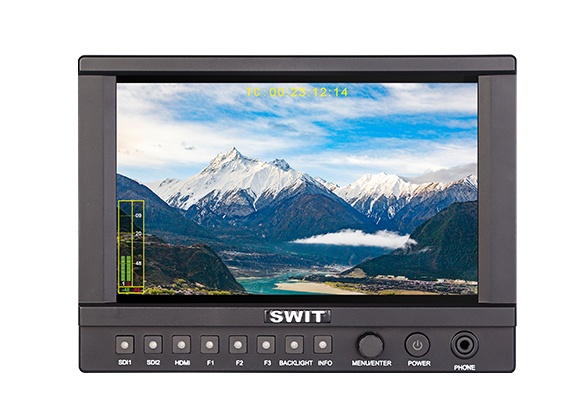

CM-S73H は 7 インチの超高輝度 LCD を採用し、最大輝度は 3000nit、太陽光の下でも視認可能で、PQ、HLG、S-log3 HDR ディスプレイをサポートします。
ネイティブ解像度はフル HD 1920×1200、コントラスト 1200:1 です。

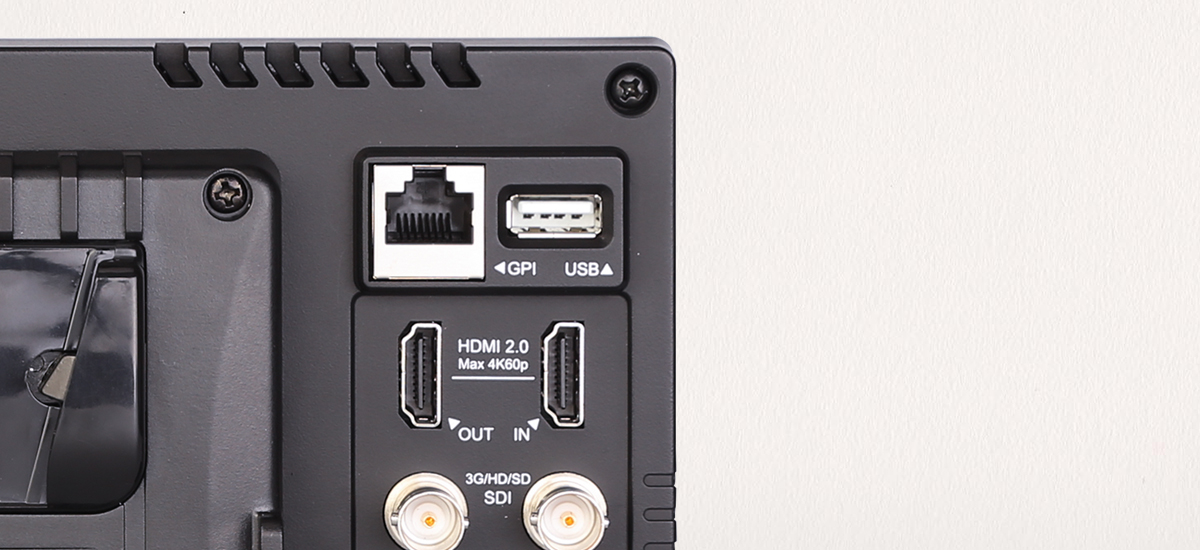

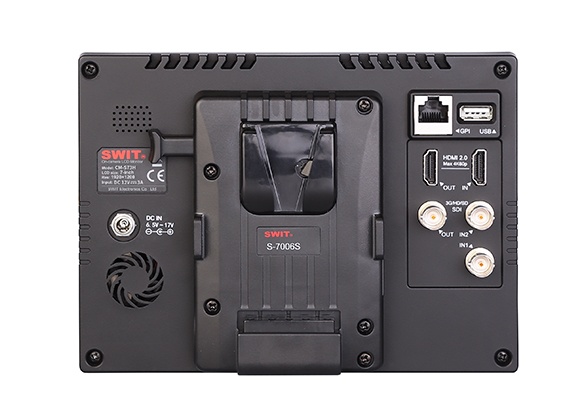

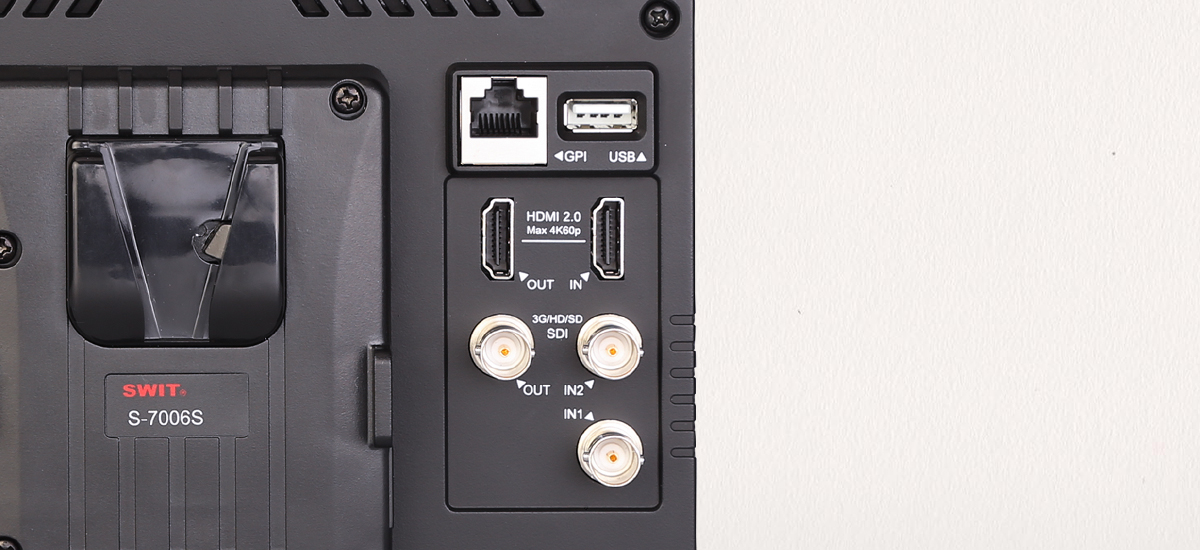

入出力インターフェース
3G-SDI、4K-HDMI
CM-S73H モニターのサポート:
2K/3G/HD/SD-SDI 入力 × 2
2K/3G/HD/SD-SDI ループ出力 × 1 (ループ SDI IN1 のみ)
HDMI 2.0 (4K60p) 入力 × 1
HDMI 2.0 (4K60p)ループ出力×1
3.5mm SDI/HDMIエンベデッドオーディオ出力
Rec709 への 3DLUT ログ
ユーザー LUT キューブのインポート

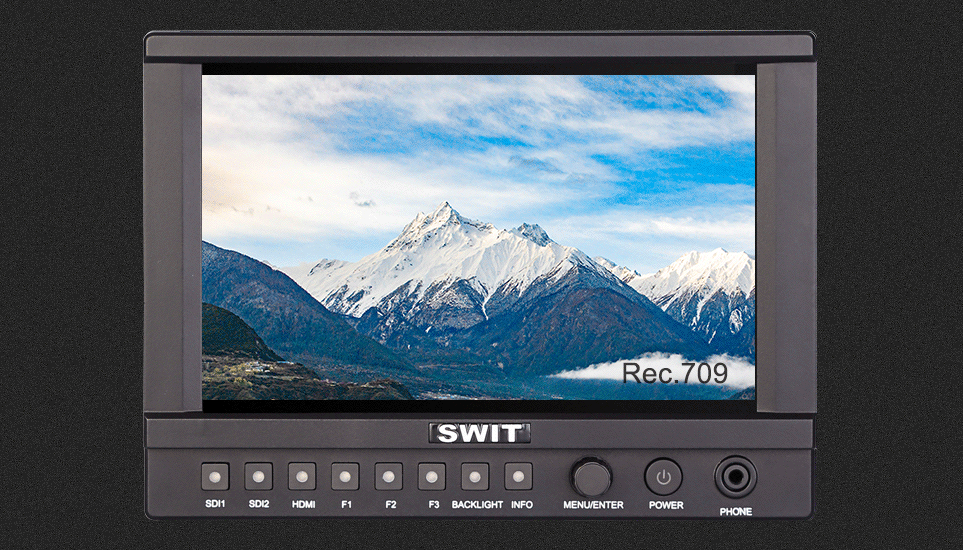

CM-S73H モニターには、Log-C、C-log、S-log2、S-log3、V-log、J-log1、RedLogFilm を含むカメラログから Rec 709 への変換 LUT が組み込まれています。独自の 3DLUT をインポートして USB スティックで監視することもでき、17x17x17 の 3DLUT キューブ ファイルをサポートします。

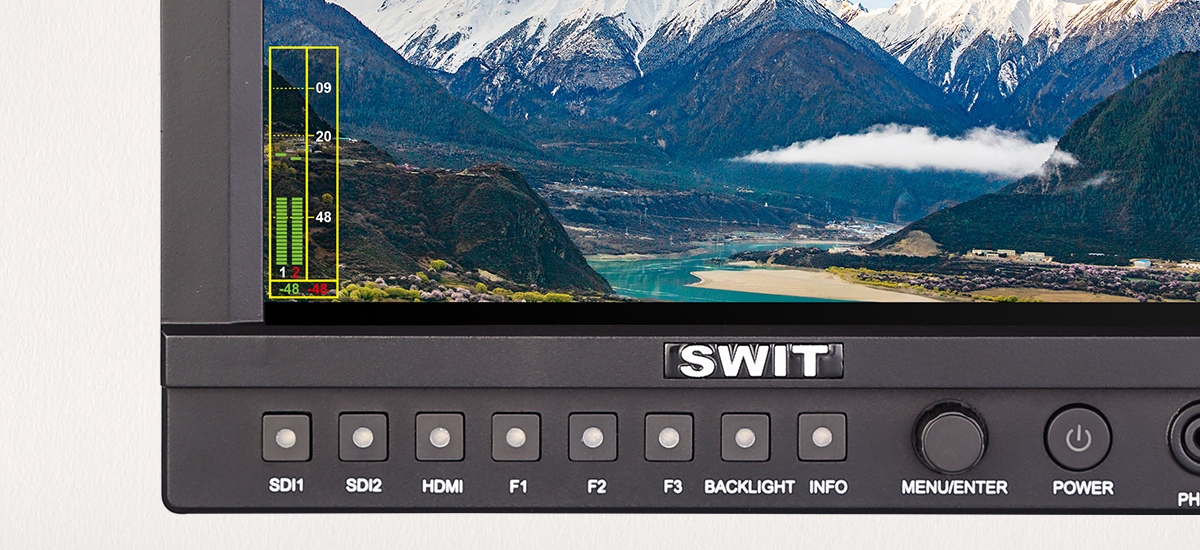

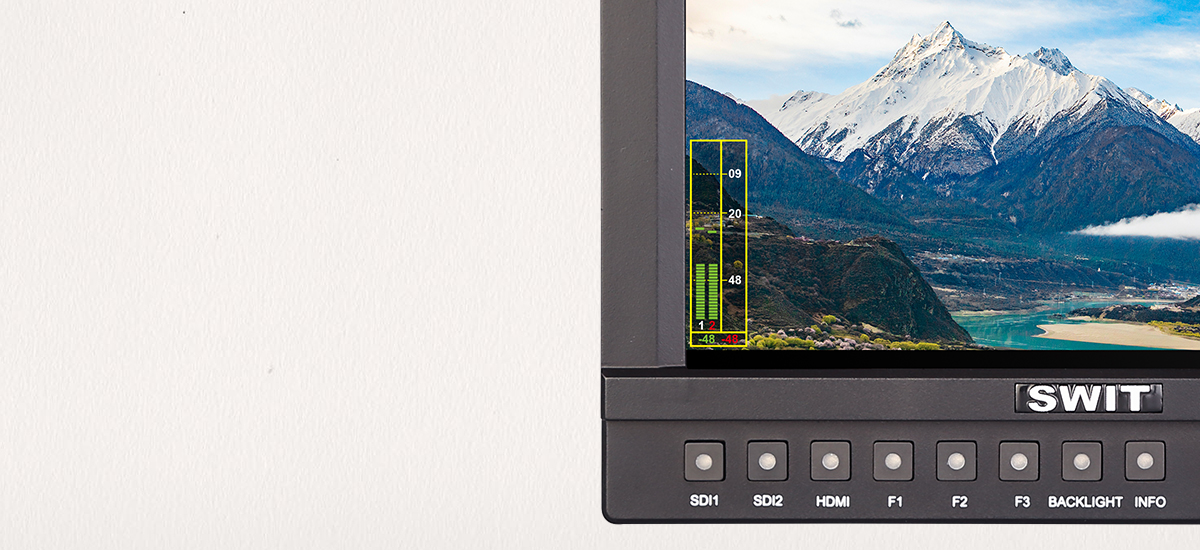

エンベデッド オーディオ モニタリング
アラートおよび選択出力を備えた最大 16 チャンネルのメーター
CM-S73H は、SDI-16ch および HDMI-2ch エンベデッド オーディオ メーター表示をサポートし、マークとオーディオ異常アラート情報を表示します。ユーザーは、任意の 2 チャンネル オーディオを選択して、3.5 mm ソケットまたはスピーカー経由で出力することもできます。オーディオメーターのパターン位置は四隅から選択でき、2chのみ表示、8ch表示、フル16ch表示のいずれかを選択できます。また、スケールマーカー、アラート情報、オーディオメーターパターンの半透明が選択可能です。

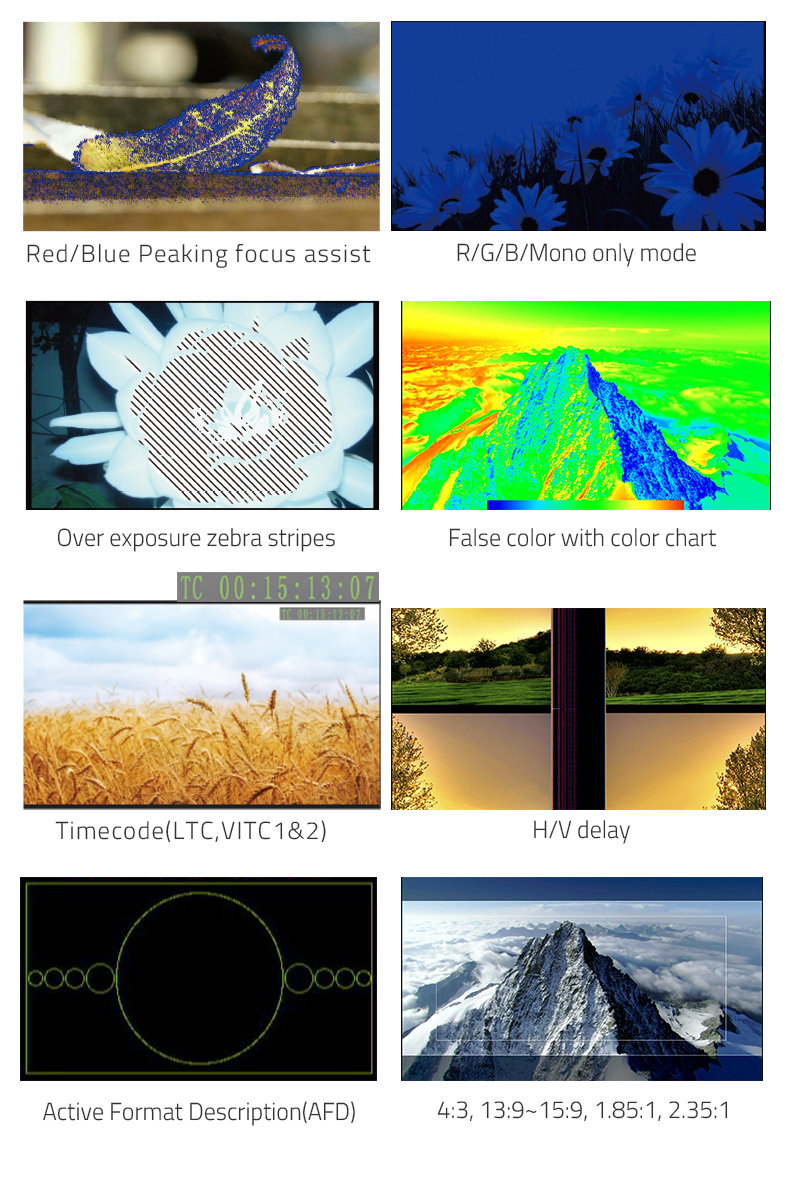

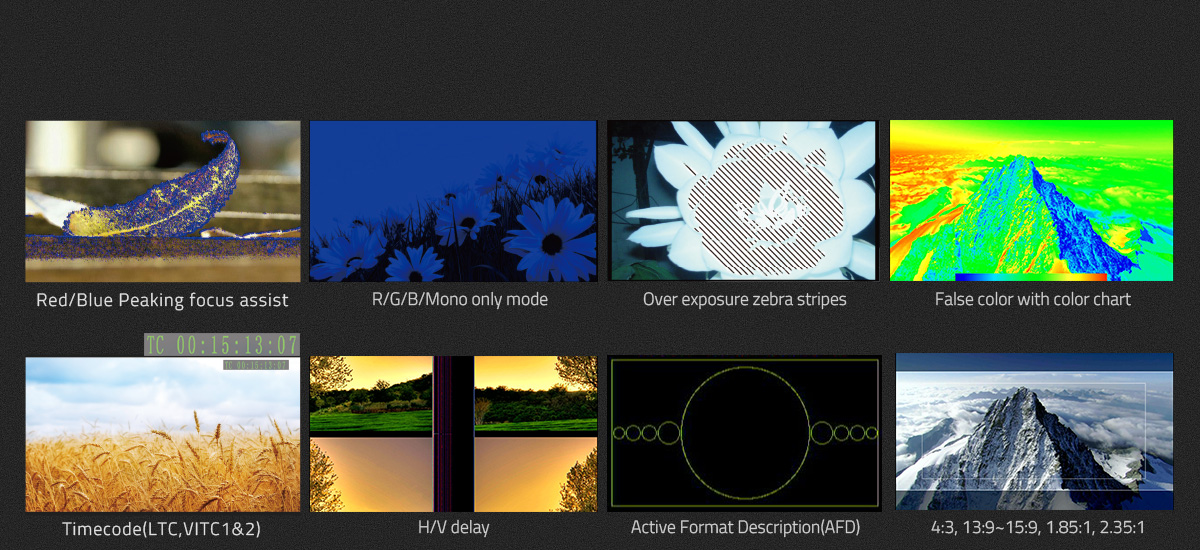

ピーキング、R/G/B/モノのみ、ゼブラ、フォルスカラー
タイムコード、H/V ディレイ、AFD、スケールマーカー
オンスクリーンタリー

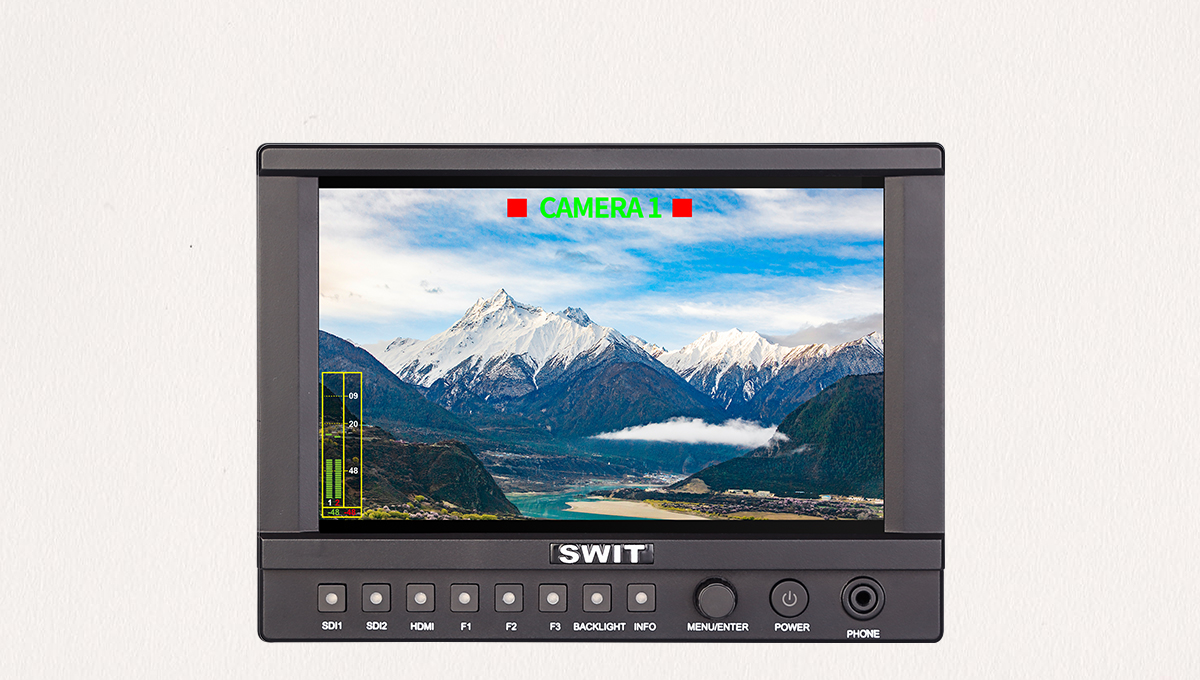

CM-S73H は、画面上の TALLY 表示をサポートし、モニターの背面パネルにある GPI (RS485) ポート経由で TALLY 制御信号を入力します。

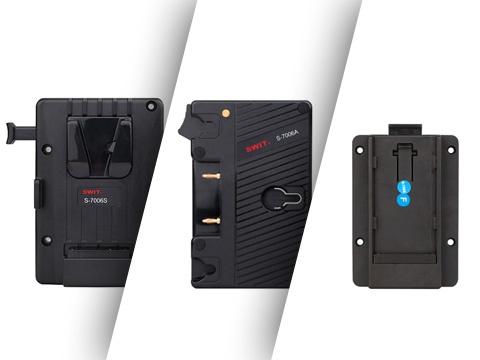

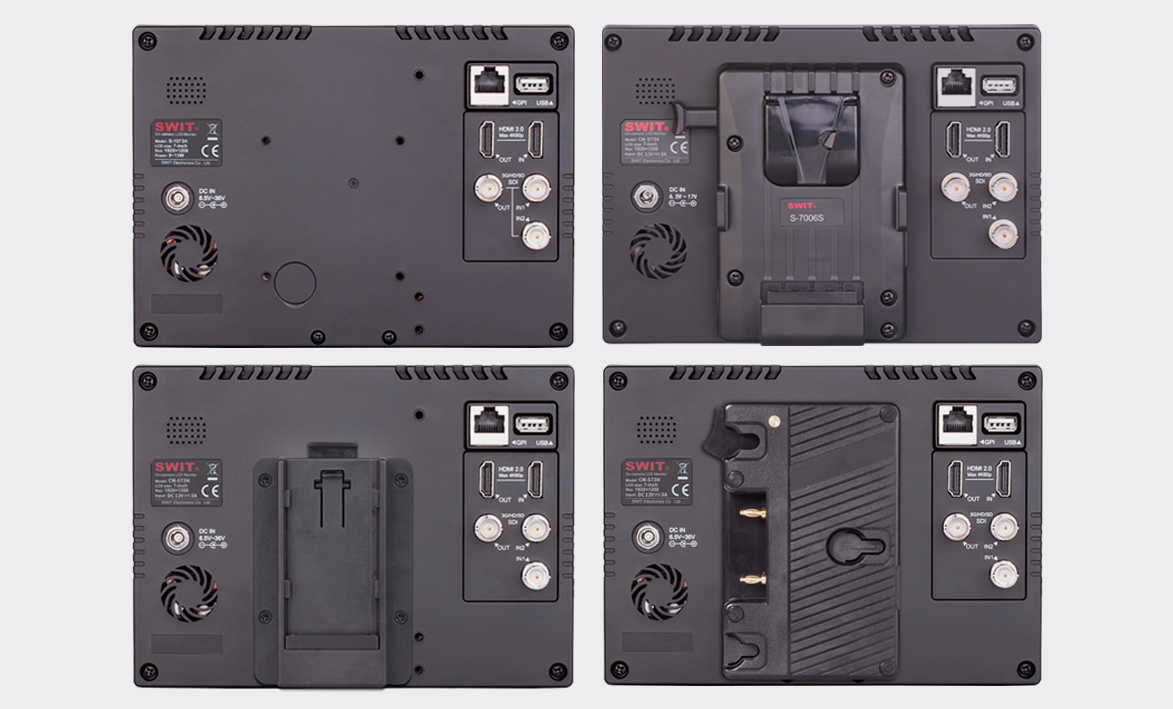

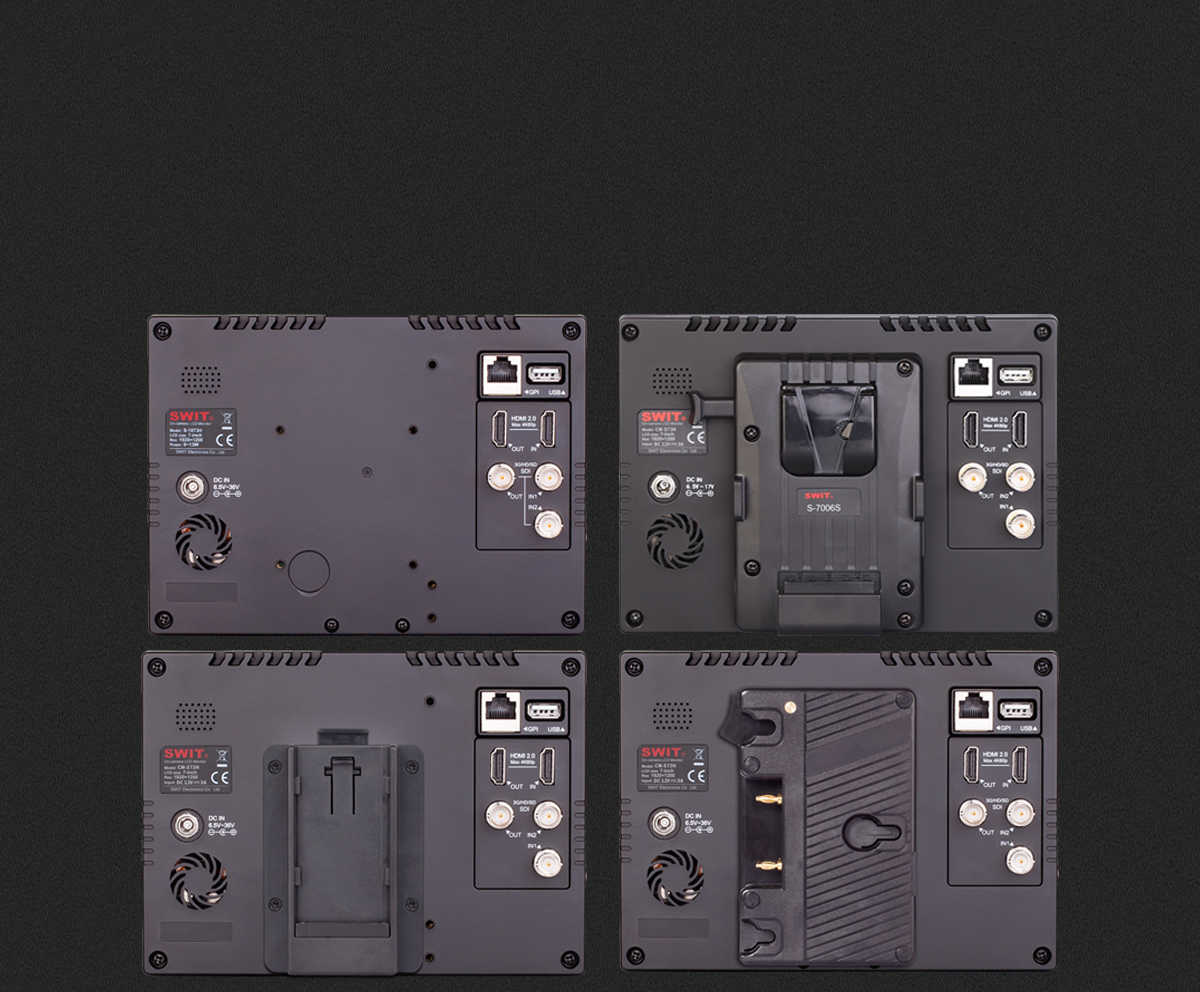

各種 DV プレートの取り付け
Vマウント / ゴールドマウント / DVマウント
CM-S73H は、5.5mm ロック可能な DC ソケットを介して DC 6.5-17V 入力をサポートし、SWIT S-7006 シリーズ V マウント / ゴールド マウント / DV バッテリー プレートを電源に取り付けることができます。
※S-7006F/D/B/I/Cを使用すると、最大輝度が2000nitに低下します。

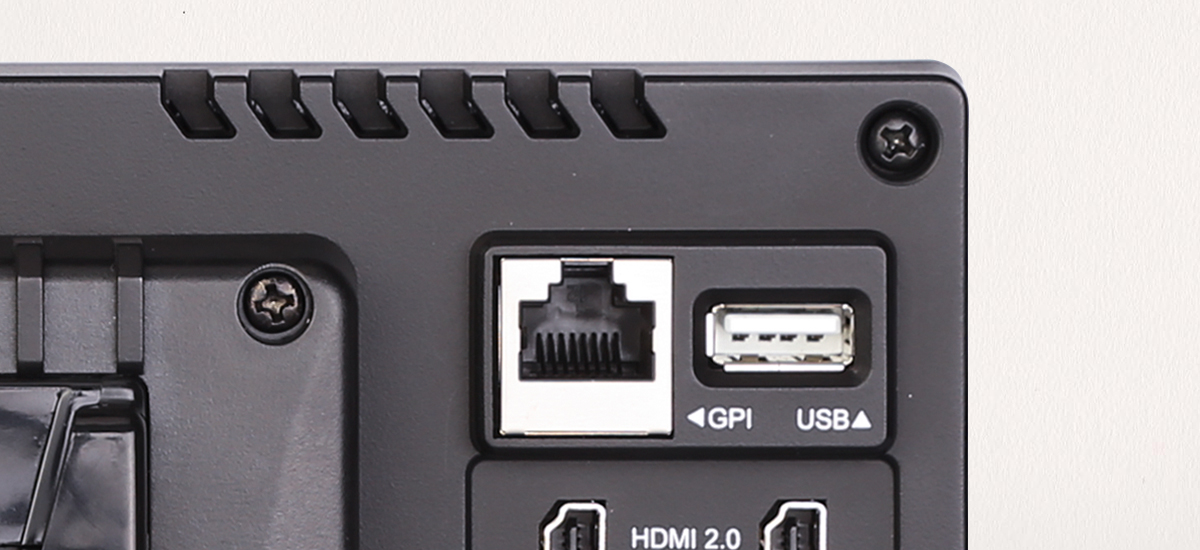

USB ファームウェアのアップグレード
モニターには、ファームウェアのアップグレード用に、リア パネルに標準の USB ポートがあります。ユーザーは、最新のファームウェア ファイルを USB スティックにダウンロードし、CM-S73H モニターに直接挿入して、PC に接続せずにアップグレードできます。
液晶性能
サイズ | 7インチ |
表示領域 | 151.2×94.5mm |
解像度 | 1920×1200 |
アスペクト比 | 16:10 |
輝度 | Max 3000cd/m2 |
対比 | 1200:1 |
色 | 16.77 million colors |
視野角 | Horizontal: 160°; Vertical: 120° |
入力
BNC ×2 | 2K/3G/HD/SD-SDI 入力 |
HDMI-A ×1 | HDMI 2.0 入力 |
USB ×1 | ファームウェアのアップグレード |
RS485 ×1 | GPI（タリー）入力 |
出力
BNC ×1 | 2K/3G/HD/SD-SDI loop 出力 |
HDMI-A ×1 | HDMI 2.0 loop 出力 |
3.5mm ×1 | SDI、HDMI エンベデッド オーディオ 出力 |
ビデオフォーマット
SDI | 2048×1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) |
| 2048×1080i (60 / 59.94 / 50） | |
| 1080p (60 / 59.94 / 50) | |
| 1080i (60 / 59.94 / 50) | |
| 1080p (30 / 29.97 / 25 / 24 / 23.98) | |
| 1080psf (30 / 29.97 / 25 / 24 / 23.98) | |
| 720p (60 / 59.94 / 50) | |
| 480i (59.94) | |
| 576i (50) | |
HDMI | 4096×2160p (60 / 50 / 30 / 25 / 24) |
| 3840×2160p (60 / 50 / 30 / 25 / 24) | |
| 480i/ 576i / 480p / 576p | |
| 1080i (60 / 59.94 / 50) | |
| 720p (60 / 59.94 / 50) | |
| 1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) |
全般的
入力電圧 | DC/バッテリー 6.5V～17V |
消費電力 | ≤26W |
作業温度 | 0°C～+50°C |
作業湿度 | 10%～90% |
保管温度 | -15°C～+60°C |
保管湿度 | 10%～90% |
寸法 | 187×137×41mm |
正味重量（本体） | 500g |
Basic Package
MSRP
Professional Package
MSRP
MSRP
-

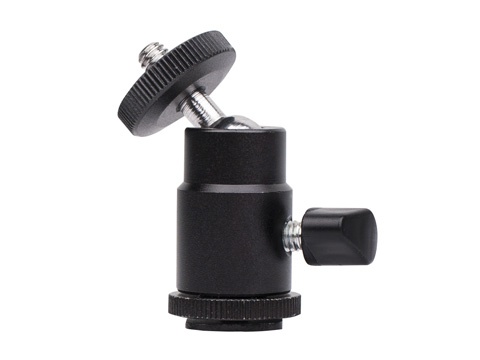

Cold shoe to 1/4" Ball head
-
S-7006 battery plate (S/A/U/F/D/B/V/I/C/E selection)
-

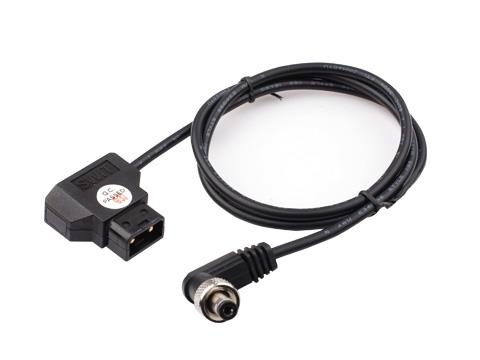

D-tap to lockable Pole-tap Cable
-

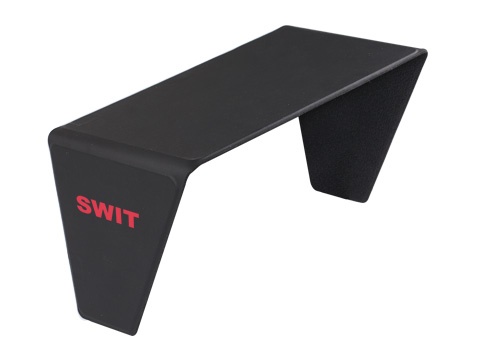

Sun hood
-

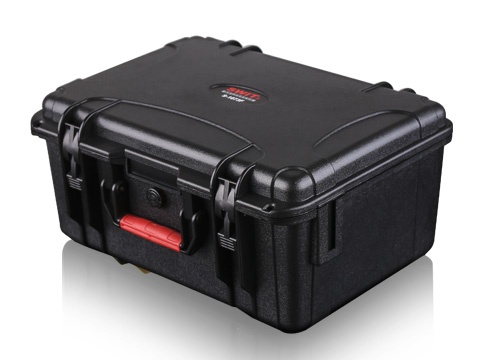

Carrying case
-

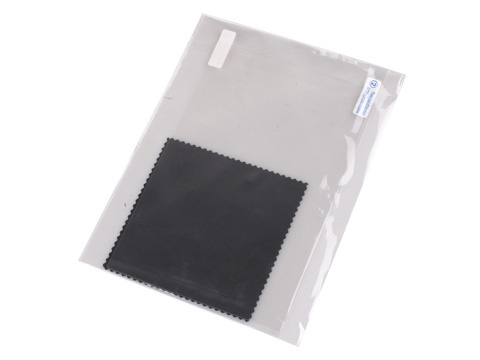

LCD Protector
-

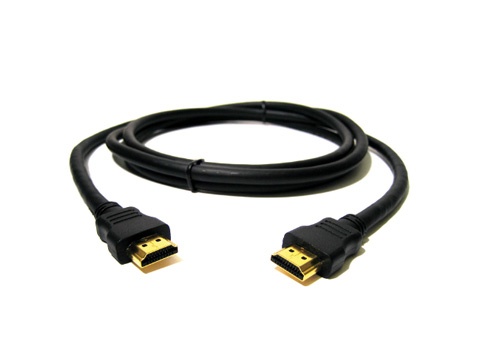

HDMI A-A cable
-

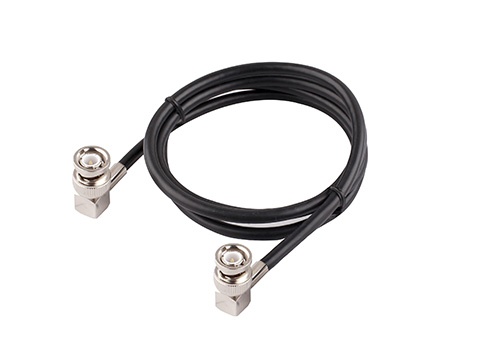

BNC HD cable
-

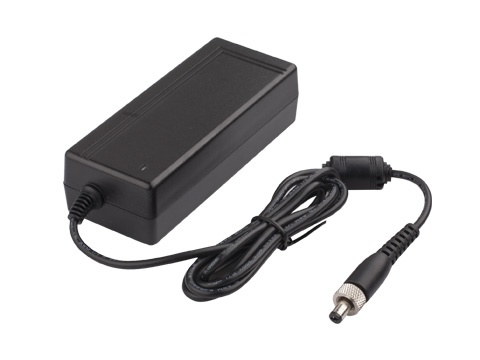

AC-DC Adaptor
-

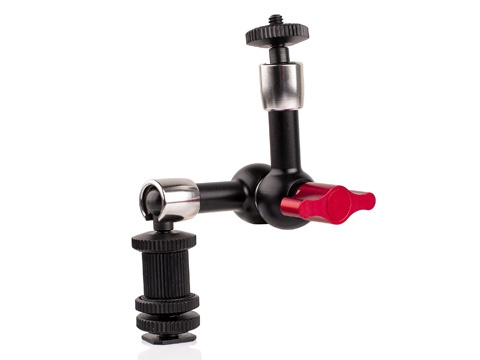

Cold shoe and 1/4" Arm Trestle
-
S-7006 battery plate (S/A/U/F/D/B/V/I/C/E selection)
-
D-tap to lockable Pole-tap cable
-
Sun hood
-

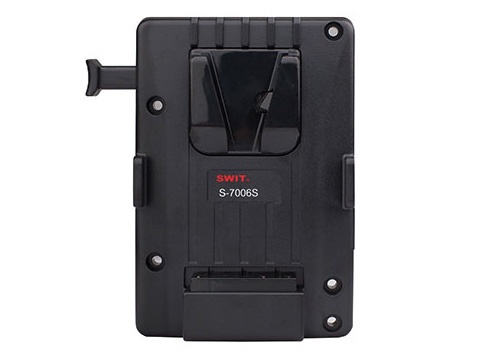

S-7006S
V-mount plate with 2-pin power connector to plug into the monitor internally, without external DC cable. -

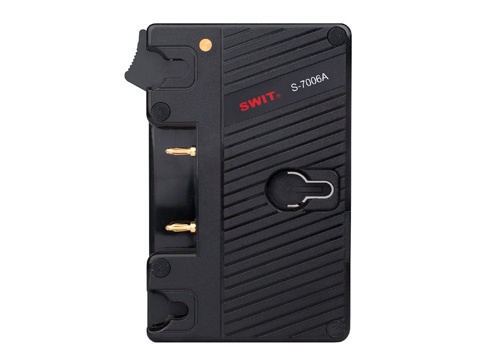

S-7006A
Gold mount plate with 2-pin power connector to plug into the monitor internally, without external DC cable. -

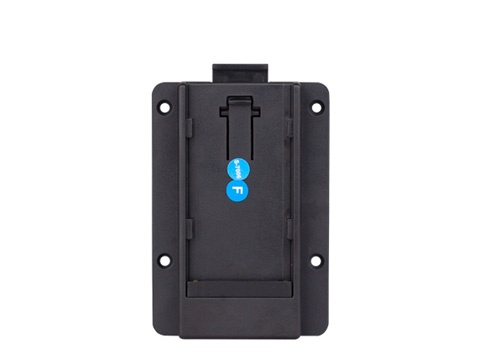

S-7006F
SONY NP-F970/770 DV Battery Mount Plate, 4 screws installed onto the monitor, with 2-pin power connector to plug into the monitor internally, without external DC cable. -

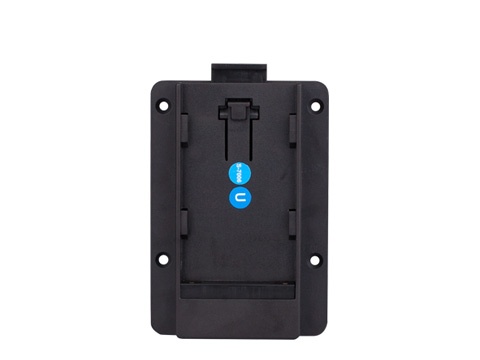

S-7006U
SONY BP-U30/U60 DV Battery Mount Plate, 4 screws installed onto the monitor, with 2-pin power connector to plug into the monitor internally, without external DC cable. -

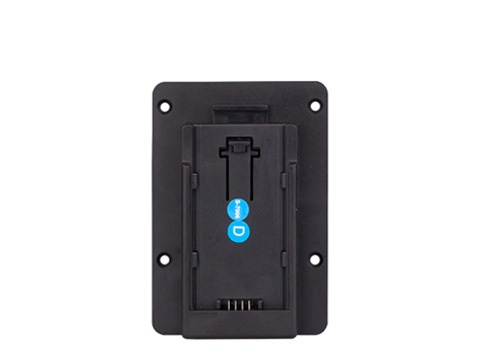

S-7006D
Panasonic CGA-D54, VW-VBD58, AG-VBR59 DV Battery Mount Plate, 4 screws installed onto the monitor, with 2-pin power connector to plug into the monitor internally, without external DC cable. -

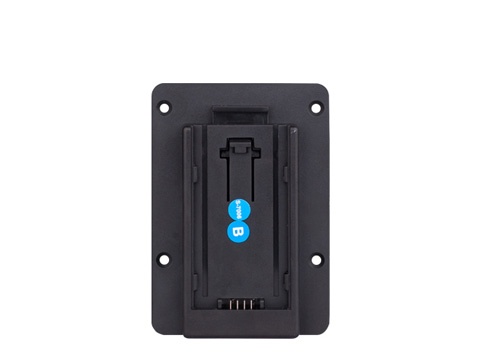

S-7006B
Panasonic VW-VBG6 DV Battery Mount Plate, 4 screws installed onto the monitor, with 2-pin power connector to plug into the monitor internally, without external DC cable. -

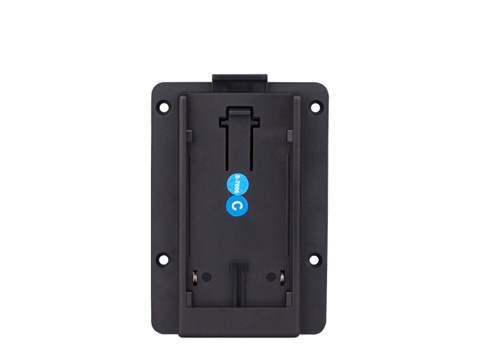

S-7006C
Canon BP945/970G DV Battery Mount Plate, 4 screws installed onto the monitor, with 2-pin power connector to plug into the monitor internally, without external DC cable. -

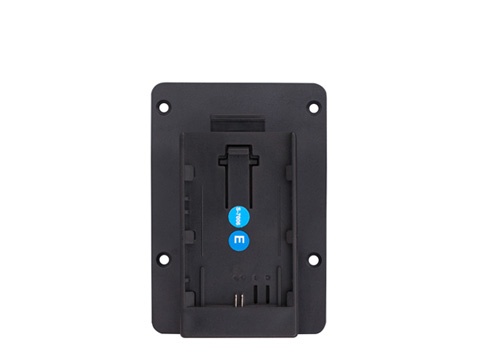

S-7006E
Canon DSLR LP-E6 Battery Mount Plate, 4 screws installed onto the monitor, with 2-pin power connector to plug into the monitor internally, without external DC cable. -

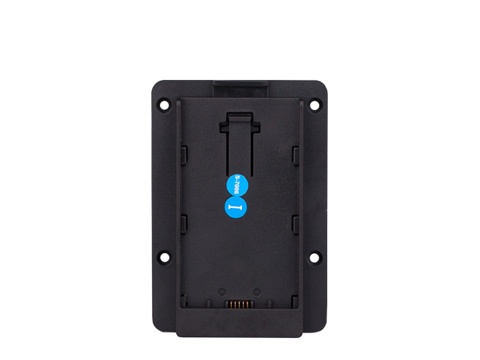

S-7006i
SSL-JVC50 DV Battery Mount Plate, 4 screws installed onto the monitor, with 2-pin power connector to plug into the monitor internally, without external DC cable. -

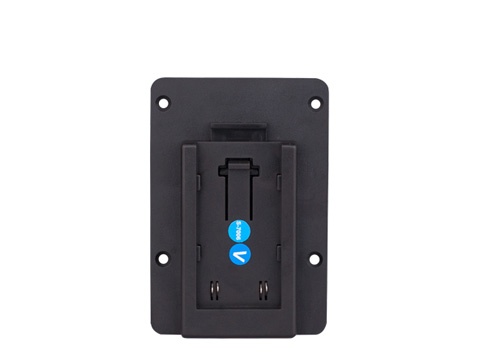

S-7006V
JVC BN-VF823 DV Battery Mount Plate, 4 screws installed onto the monitor, with 2-pin power connector to plug into the monitor internally, without external DC cable.
