› 17.3 インチ LCD パネル、解像度 3840×2160
› 12GSDI 4イン4アウト、8K入力対応、HDMI2.0入力
› SFP ファイバー入力経由の 12GSDI (オプション)
› SFP ファイバー入力経由の ST2110 IP (オプション)
› PC を使用しない 3DLUT 自動セルフキャリブレーション
› リップシンクのオーディオ/ビデオ 0 レイテンシ
› HLG/PQ/S-log3 HDR EOTF
› ペイロード ID 自動設定
› 組み込みのマルチカメラ Delog LUT
› USB経由でユーザー3DLUTをアップロード
› 波形 / ベクトル / ヒストグラム
› フォーカスアシスト / フォルスカラー / ゼブラ
› 16ch オーディオメーター / リサージュ
› IP ウェブサーバーのリモート コントロール
› TSL UMD とテキスト TALLY ディスプレイ
› USB ファームウェアのアップグレード
› 19 インチ ラック マウント可能、高さ 7U

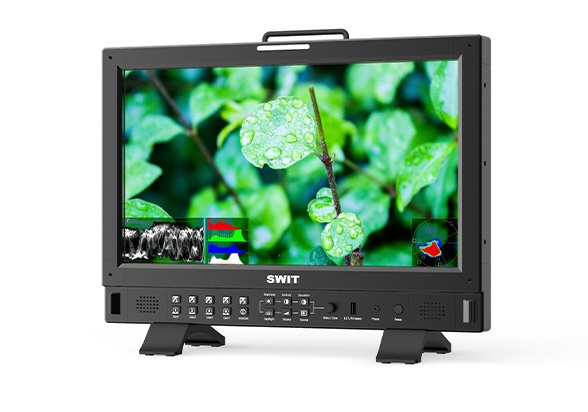

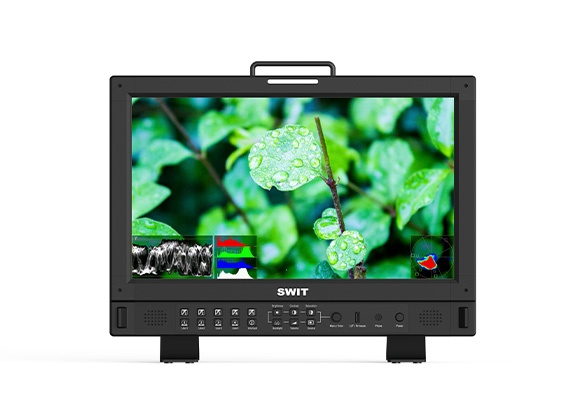

17.3型4Kモニター
UHDパネル、91.5% DCI-P3
BM-U175は17.3型8bit+2FRC液晶を採用。 パネルを採用、解像度3840×2160、300nits LED バックライト、コントラスト800:1、DCI-P3色域91.5%。視野角はH178°/V178°。
マルチ4K/8Kインターフェイス
12GSDI 4イン4アウト、サポートします:
シングルリンク4K、クアッドリンク4K、クアッドリンク8K
HDMI 2.0 (4k60p)
SFPファイバー経由12GSDI(オプション)
SFPファイバー経由ST2110 IP（オプション）
* Quadlink 4K/8Kは、Quadモードと2SIインターリーブモードの両方に対応しています
* SFP光ファイバーアダプターはオプションで購入します。
表示モード
12GSDI、HDMI2.0、SFP経由の12GSDIを含むシングルリンク4K入力、クアッドリンク4x 3GSDI 4Kまたはクアッドリンク4x 12GSDI 8K入力をサポートします。
また、4x独立した4K映像のマルチビュー入力、12G/6G/3G/HD-SDIとHDMI2.0/1.4/1.3の混合フォーマット入力、各入力の波形、ベクトル、オーディオメーター、EOTF、色域選択もサポートします。
HDR/SDR EOTFs
BM-U175は、HLG（Hybrid Log Gamma）、Dolby Vision PQ、SONY S-Log3 HDR、Gamma 1.0/1.8/2.2/2.4/2.6 SDR EOTF、色域をLCDネイティブ、BT.709、DCI-P3、BT.2020から選択することができます。
ペイロードID自動設定
Support input video Payload ID identify and the monitor will automatically set HDR/SDR EOTFs, Color Gamut, Input range, Color space and Color depth according to the Payload ID info.
マルチCG＆EOTF視聴
4 つのウィンドウにコピーされた 1 つの入力ソースをサポートし、異なる HDR/SDR と色域を同時に表示します。HDR と SDR を一緒に制作する場合、正しいリファレンスを取得できます。
3DLUT 自動セルフキャリブレーション
X-rite i1 または JETI Specbos 1211 による
With built-in 3DLUT calibration software, (software copyright)
support X-rite i1 and Jeti Specbos 1211 probes to directly connect
with the monitor USB port.
The monitor generates color patterns and the color probes read the
color, send color info to monitor via USB. Then the monitor
compares the color difference and generate 3DLUT and calibrate
itself automatically.
Calibration time: X-rite i1 15min, Specbos 1211 45min
Calibration result: ∆E≤1.0
オーディオ/ビデオ ゼロ レイテンシー
リップシンク モニタリング用の特別な画像処理モード用に、4K 入力ソースでゼロ レイテンシ モード (1/100 フレーム未満) をサポートします。
HDR/SDR デログ LUT
モニターには、Log-C、C-log、S-log2、S-log3、V-log、J-log1、RedLogFilm などを含む、HLG1000、PQ1000、Rec 709 SDR 変換 LUT へのマルチカメラ ログが組み込まれています
また、ユーザー LUT をアップロードして USB ディスクで監視し、17x17x17 の 3DLUT キューブ ファイルをサポートします。
複数のビデオ分析パターン
音声パターン
最大 16 チャンネルの組み込みオーディオ メーターが表示され、任意の 2 チャンネル オーディオを選択して、スピーカーまたは 3.5 mm ヘッドフォン ソケット経由で出力します。 さらに、BM-U モニターは、リサージュおよび 5.1+2 サラウンド サウンド パターンをサポートします。
アイパターン
SDI ケーブルを介した入力ビデオ伝送品質、特に 12GSDI 品質をチェックする組み込みのアイパターン。
ウェブサーバー IP リモート コントロール
BM-U175 は、イーサネット LAN 接続による Web サーバーのリモート コントロールをサポートします。 コンピューターの Web ブラウザーを使用してモニター コントロール パネルを開き、入力ソースを選択し、画像パラメーターを調整し、ビデオ/オーディオ機能をセットアップし、ファンクション キーを割り当てます。アプリをインストールする必要はありません。
19インチラックマウント
BM-U175 モニターには、標準の 19 インチ ラック、高さ 7U に取り付けるためのラック イヤーがパッケージに含まれています
LCD Performance
Size | 17.3 inches |
Display area | 381.88×214.82mm |
Resolution | 3840×2160 |
Aspect ratio | 16:9 |
Brightness | 300nits |
Contrast | 800:1 |
Color depth | 16.77M colors, 8-bit |
Signal process | 18-bit |
Viewing angle | 178°(H) /178°(V) |

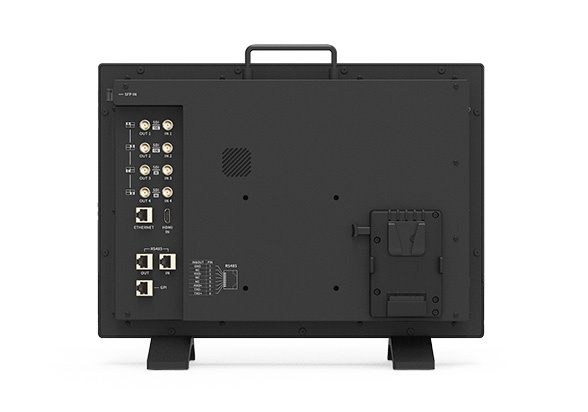

Input
BNC ×4 | 12G/6G/3G/HD/SD-SDI input |
HDMI ×1 | HDMI 2.0 input |
SFP ×1 | Optical Fiber input (By optional SFP adaptor) |
RS485 ×1 | TSL 3.1/4.0 UMD input |
RS485 ×1 | GPI (Tally) input |
RJ45 ×1 | 1000M Ethernet input for Webserver IP control |
Output
BNC ×4 | 12G/6G/3G/HD/SD-SDI loop output |
RS485 ×1 | TSL 3.1/4.0 UMD output |
Analog audio | 3.5mm headphone and speaker |
Video Format
SDI 1/2/3/4 | 4096×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) |
| 3840×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) | |
| 2048×1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) | |
| 2048×1080i (50 / 59.94 / 60) | |
| 1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) | |
| 1080i (60 / 59.94 / 50) | |
| 1080psf (30 / 29.97 / 25 / 24 / 23.98) | |
| 720p (60 / 59.94 / 50) | |
| 480i (59.94), 576I (50) | |
Quad Link 4K (Each channel) | 2048×1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) |
| 1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) | |
Quad Link 8K (Each channel) | 4096×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) |
| 3840×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) | |
HDMI | 4096×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) |
| 3840×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) | |
| 1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) | |
| 1080i (60 / 59.94 / 50) | |
| 720p (60 / 59.94 / 50) |
General
Input voltage | DC 12V-17V, AC 100-240V, 50/60Hz |
Power consumption | 60W |
Working temperature | 0°C～+50°C |
Working humidity | 10%～90% |
Storage temperature | -15°C～+60°C |
Storage humidity | 10%～90% |
Dimensions | 436×310.8×88.8mm |
Net weight (main body) | Net 5.9kg; With package 10.2kg |
MSRP
MSRP
MSRP
-

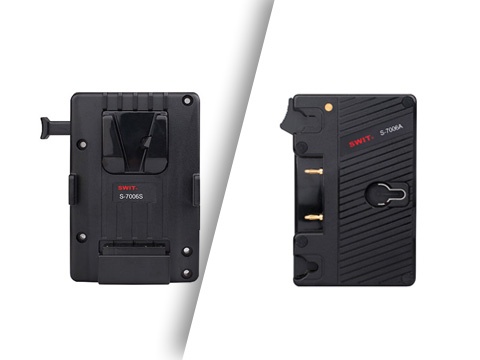

V-mount or Gold mount plate
-

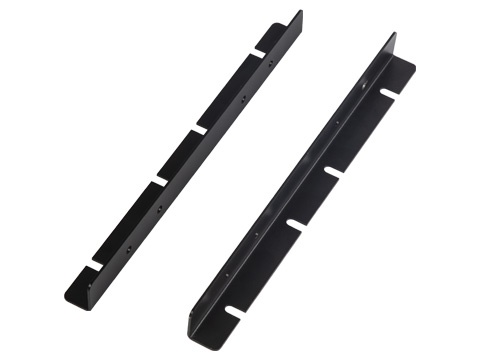

19" Rack Ears
-

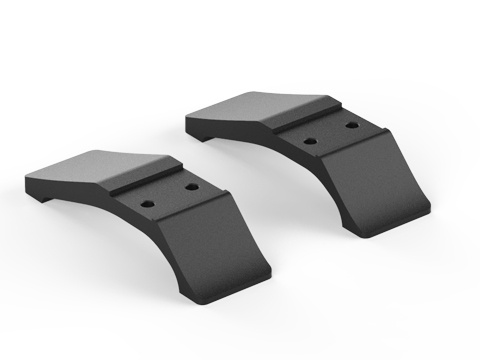

Desktop feet
-
