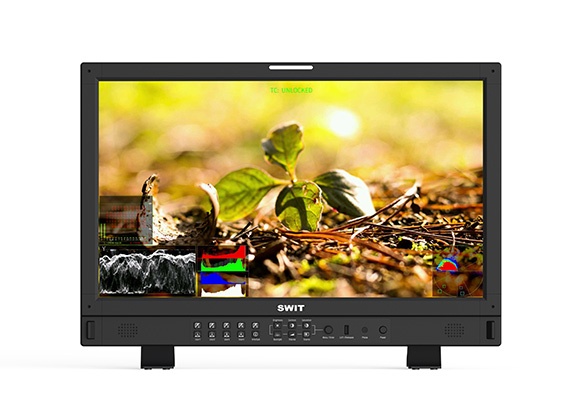

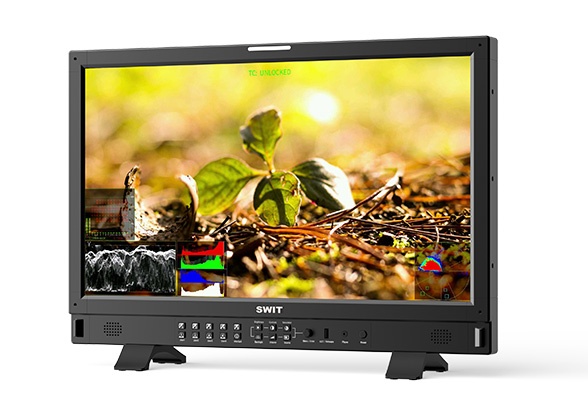

BM-U245HDR 23.8型 4K/8K 12GSDI HDR スタジオモニター

' 23.8インチ液晶パネル、解像度3840×2160
' 1000nitsの高輝度LEDバックライト
' HLG/PQ/S-log3 HDR、ペイロードID自動設定
' 12GSDI 4入力4出力、8K入力対応、HDMI2.0入力
' SFPファイバー入力経由の12GSDI (オプション)
' SFP Fiber入力によるST2110 IP (オプション)
' SFP Fiber 12G 入力から 12GSDI 出力への変換
' PCなしで3DLUTオートセルフキャリブレーション
' リップシンクのためのオーディオ/ビデオ0レイテンシー
' 作り付けの複数のカメラの Delog LUTs
' USB 経由でユーザー 3DLUT をアップロード
' 波形 / ベクトル / ヒストグラム
' フォーカスアシスト/フォルスカラー/ゼブラ
' 16 ch オーディオメーター / リサージュ
' IP ウェブサーバーによるリモートコントロール
' TSL UMD およびテキスト TALLY 表示
' USBファームウェアアップグレード

Features

23.8インチ 1000nits 4K

UHD パネル、89% REC2020

BM-U245HDR は、23.8 インチ 10 ビット LCD
パネル、UHD 3840×2160 解像度、1000nits LED バックライト、1000:1 コントラスト、91.9% DCI-P3、89% Rec2020 色域を採用しています。視野角はH178°/V178°。


マルチ 4K/8K インターフェース

12GSDI 4-in 4-out、以下をサポート:
シングル リンク 4K。クアッド リンク 4K およびクアッド リンク 8K
HDMI 2.0 (4K60P)
SFP ファイバー経由の 12GSDI (オプション)
SFP ファイバー経由の ST2110 IP (オプション)

*  Quadlink 4K/8K は、Quad モードと 2SI インターリーブ モードの両方をサポートします。
* ※SFP光ファイバーアダプターは別売です。


表示モード


12GSDI、HDMI2.0またはSFP経由の12GSDIを含むシングルリンク4K入力、およびクアッドリンク4x 3GSDI 4Kまたはクアッドリンク4x 12GSDI 8K入力に対応します。
また、4倍の独立した4K映像を入力してマルチビューが可能で、12G/6G/3G/HD-SDIとHDMI2.0/1.4/1.3の混合フォーマット入力、各入力の波形、ベクトル、オーディオメーター、EOTF、色域選択もサポートします。

HLG/PQ/S-Log3 HDR

BM-U245HDR』は、ネイティブ1000nitsの高輝度バックライト液晶パネルを搭載し、HLG(Hybrid Log Gamma)、Dolby Vision PQ、SONY S-Log3 HDRモニタリングに対応しています。

HDR EOTFマッチ

Payload ID Auto Setting

入力映像のペイロードIDを識別し、ペイロードID情報に従ってHDR/SDR EOTFs、色域、入力範囲、色空間、色深度を自動的に設定します。

マルチCG&EOTFビューイング


1つの入力ソースを4つのウィンドウにコピーし、異なるHDR/SDRと色域を同時に表示することが可能です。HDRとSDRを同時に制作する場合、正しいリファレンスを得ることができます。 を一緒に表示します。

3DLUTオートセルフキャリブレーション

X-rite i1またはJETI Specbos 1211による

3DLUTキャリブレーションソフトウェアを内蔵(ソフトウェア著作権取得済み)。 X-rite i1 および Jeti Specbos 1211 の調査は直接接続するために支えます。 モニター USB 港と。
モニターがカラーパターンを生成し、カラープローブがその色を読み取る。 色情報をUSB経由でモニターに送信します。その後、モニターは モニターは色の違いを比較し、3DLUTを生成して自動的にキャリブレーションを行います。 を自動的に行います。
キャリブレーション時間 校正時間:X-rite i1 15分、Specbos 1211 45分 校正結果:△E≦1.0

オーディオ/ビデオ ゼロ・レイテンシー

4K入力ソースでZero latencyモード(1/100フレーム以下)をサポート。 リップシンク監視のための特殊な画像処理モード。

HDR/SDR De-log LUTs

モニターにはマルチカメラログが内蔵されており をHLG1000、PQ1000、Rec709 SDRに変換するLUTを内蔵しています。 変換LUT(Log-C、C-log、S-log2、S-log3、V-log、J-log1など)。 S-log2、S-log3、V-log、J-log1、RedLogFilmなど。 などがあります。
また、ユーザーLUTをUSBディスクでモニターにアップロードすることができます。 17x17x17の3DLUTをサポートします。 キューブファイルをサポートします。

複数の映像解析パターン

オーディオパターン

最大16チャンネルのエンベデッドオーディオメーターを表示し、任意の2チャンネルの音声をスピーカーまたは3.5mmヘッドホンソケットから出力することができます。
さらに、BM-Uモニターはリサージュと5.1+2chのサラウンド音声パターンに対応しています。

アイパターン

SDIケーブルによる入力映像の伝送品質、特に12GSDI品質を確認するためのアイパターンを内蔵。

ウェブサーバーIPリモートコントロール

BM-U245HDRは、Ethernet LAN接続によるWebサーバーリモートコントロールに対応しています。 イーサネットLAN接続によるリモートコントロールに対応。
コンピューターのWebブラウザーを使って、モニターのコントロールパネルを開き 入力ソースの選択、画像パラメータの調整 入力ソースの選択、画像パラメータの調整、ビデオ/オーディオ機能の設定、ファンクションキーの割り当てなど ファンクションキーの割り当てなど、APPをインストールすることなく行えます。

LCD Performance

Size

23.8 inches

Display area

527.04×296.46mm

Resolution

3840×2160

Aspect ratio

16:9

Brightness

1000nits

Contrast

1000:1

Color depth

1.073G colors, 10-bit

Signal process

18-bit

Viewing angle

178°(H) /178°(V)

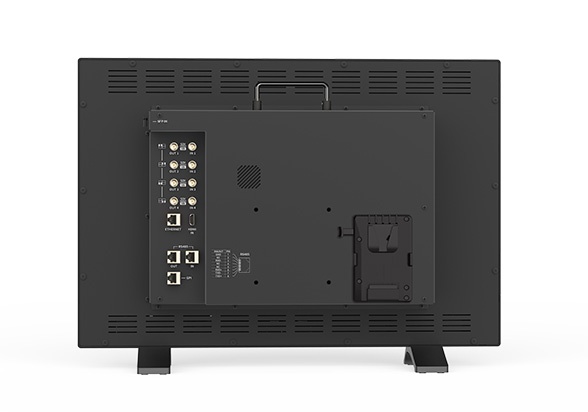

Input

BNC ×4

12G/6G/3G/HD/SD-SDI input

HDMI ×1

HDMI 2.0 input

SFP ×1

Optical Fiber input (By optional SFP adaptor)

RS485 ×1

TSL 3.1/4.0 UMD input

RS485 ×1

GPI (Tally) input

RJ45 ×1

1000M Ethernet input for Webserver IP control

Output

BNC ×4

12G/6G/3G/HD/SD-SDI loop output

RS485 ×1

TSL 3.1/4.0 UMD output

Analog audio

3.5mm headphone and speaker

Video Format

SDI 1/2/3/4

4096×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)

3840×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
2048×1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
2048×1080i (50 / 59.94 / 60)
1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
1080i (60 / 59.94 / 50)
1080psf (30 / 29.97 / 25 / 24 / 23.98)
720p (60 / 59.94 / 50)
480i (59.94), 576I (50)

Quad Link 4K (Each channel)

2048×1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)

Quad Link 8K (Each channel)

4096×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
3840×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
HDMI4096×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
3840×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
1080i (60 / 59.94 / 50)
720p (60 / 59.94 / 50)

General

Input voltage

AC 100-240V, 50/60Hz, DC 12-17V

Power consumption

120W

Working temperature

0°C~+50°C

Working humidity

10%~90%

Storage temperature

-15°C~+60°C

Storage humidity

10%~90%

Dimensions

593×404.5×92mm

Net weight (main body)

Net 10kg; With package 11.5kg
Basic Package

MSRP

MSRP

MSRP

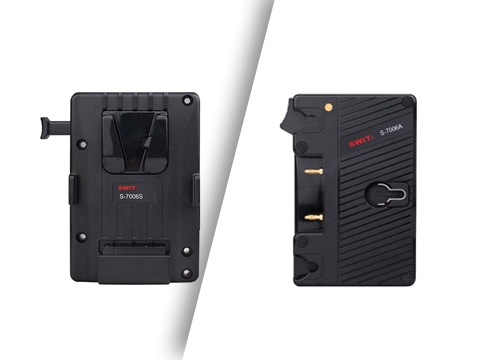

  • V-mount or Gold mount plate

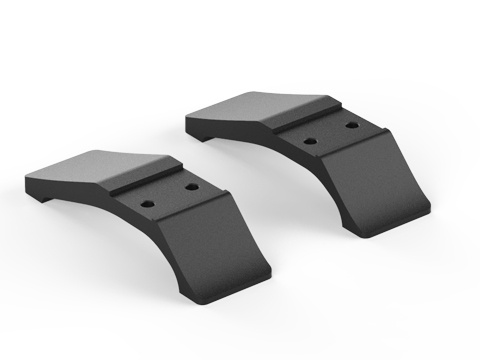

  • Desktop feet
