› 23.8 インチ LCD パネル、解像度 3840×2160
› 12GSDI 4イン4アウト、8K入力対応、HDMI2.0入力
› SFP ファイバー入力経由の 12GSDI (オプション)
› SFP ファイバー入力経由の ST2110 IP (オプション)
› PC を使用しない 3DLUT 自動セルフキャリブレーション
› リップシンクのオーディオ/ビデオ 0 レイテンシ
› HLG/PQ/S-log3 HDR EOTF
› ペイロード ID 自動設定
› 組み込みのマルチカメラ Delog LUT
› USB経由でユーザー3DLUTをアップロード
› 波形 / ベクトル / ヒストグラム
› フォーカスアシスト / フォルスカラー / ゼブラ
› 16ch オーディオメーター / リサージュ
› IP ウェブサーバーのリモート コントロール
› TSL UMD とテキスト TALLY ディスプレイ
› USB ファームウェアのアップグレード

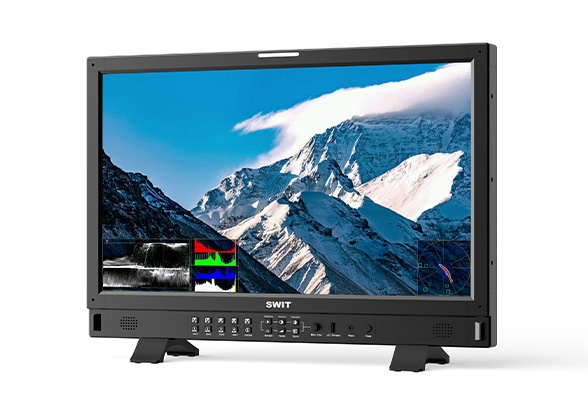

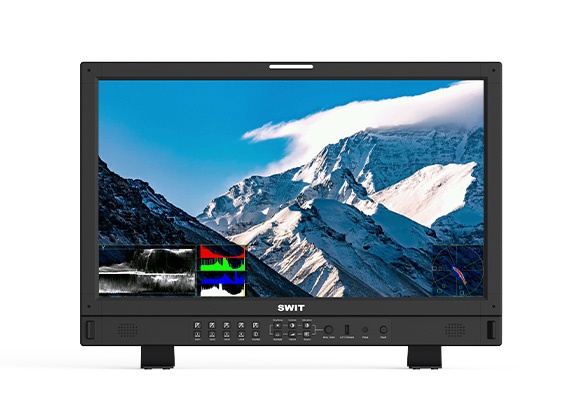

23.8型4Kモニター
UHD パネル、94.1% DCI-P3
BM-U245 は、23.8 インチ 10bit LCD
パネル、UHD 3840×2160 解像度、300nits LED
バックライト、1000:1 コントラスト、94.1% DCI-P3 色域を採用しています。視野角はH178°/V178°。
マルチ 4K/8K インターフェース
12GSDI 4-in 4-out、以下をサポート:
シングル リンク 4K。クアッド リンク 4K およびクアッド リンク 8K
HDMI 2.0 (4K60P)
SFP ファイバー経由の 12GSDI (オプション)
SFPファイバー経由のST2110 IP（オプション）
* Quadlink 4K/8Kは、Quadモードと2SIインターリーブモードの両方に対応しています。
* SFP光ファイバーアダプターはオプションで購入します。
Display Modes表示モード
SFP 経由の 12GSDI、HDMI2.0 または 12GSDI を含むシングル リンク 4K 入力、およびクアッド リンク 4x 3GSDI 4K またはクアッド リンク 4x 12GSDI 8K 入力をサポートします。
また、4x の独立した 4K ビデオをマルチビューに入力し、12G/6G/3G/HD-SDI および HDMI 2.0/1.4/1.3 混合フォーマット入力をサポートし、各入力の波形、ベクトル、オーディオ メーター、EOTF、色域選択をサポートします。
HDR/SDR EOTFs
BM-U245 は、HLG (ハイブリッド ログ ガンマ)、ドルビー ビジョン PQ、SONY S-Log3 HDR およびガンマ 1.0/1.8/2.2/2.4/2.6 SDR EOTF、および LCD ネイティブ、BT.709、DCI-P3、およびBT.2020。
ペイロード ID 自動設定
入力ビデオ ペイロード ID 識別をサポートし、モニターはペイロード ID 情報に従って HDR/SDR EOTF、色域、入力範囲、色空間、色深度を自動的に設定します。
マルチCG＆EOTF視聴
4 つのウィンドウにコピーされた 1 つの入力ソースをサポートし、異なる HDR/SDR と色域を同時に表示します。HDR と SDR を一緒に制作する場合、正しいリファレンスを取得できます。
3DLUT 自動セルフキャリブレーション
X-rite i1 または JETI Specbos 1211 による
組み込みの 3DLUT キャリブレーション ソフトウェア (ソフトウェア著作権) により、X-rite i1 および Jeti Specbos 1211 プローブをサポートし、モニターの USB ポートに直接接続します
モニターはカラー パターンを生成し、カラー プローブは色を読み取り、USB 経由でモニターに色情報を送信します。次に、モニターは色の違いを比較して 3DLUT を生成し、自動的に調整します。
キャリブレーション時間: X-rite i1 15 分、Specbos 1211 45 分 キャリブレーション結果: ΔE≤1.0
オーディオ/ビデオ ゼロ レイテンシー
リップシンク モニタリング用の特別な画像処理モード用に、4K 入力ソースでゼロ レイテンシ モード (1/100 フレーム未満) をサポートします。
HDR/SDR デログ LUT
モニターには、Log-C、C-log、S-log2、S-log3、V-log、J-log1、RedLogFilm などを含む、HLG1000、PQ1000、Rec 709 SDR 変換 LUT へのマルチカメラ ログが組み込まれています
また、ユーザー LUT をアップロードして USB ディスクで監視し、17x17x17 の 3DLUT キューブ ファイルをサポートします。
複数のビデオ分析パターン
音声パターン
最大 16 チャンネルの組み込みオーディオ メーターが表示され、任意の 2 チャンネル オーディオを選択して、スピーカーまたは 3.5 mm ヘッドフォン ソケット経由で出力します。
さらに、BM-U モニターは、リサージュおよび 5.1+2 サラウンド サウンド パターンをサポートします。
アイパターン
SDI ケーブルを介した入力ビデオ伝送品質、特に 12GSDI 品質をチェックする組み込みのアイパターン。
ウェブサーバー IP リモート コントロール
BM-U245 は、イーサネット LAN 接続による Web サーバーのリモート コントロールをサポートします。
コンピューターの Web ブラウザーを使用してモニター コントロール パネルを開き、入力ソースを選択し、画像パラメーターを調整し、ビデオ/オーディオ機能をセットアップし、ファンクション キーを割り当てます。アプリをインストールする必要はありません。
LCD Performance
Size | 23.8 inches |
Display area | 527.04×296.46mm |
Resolution | 3840×2160 |
Aspect ratio | 16:9 |
Brightness | 300nits |
Contrast | 1000:1 |
Color depth | 1.073G colors, 10-bit |
Signal process | 18-bit |
Viewing angle | 178°(H) /178°(V) |

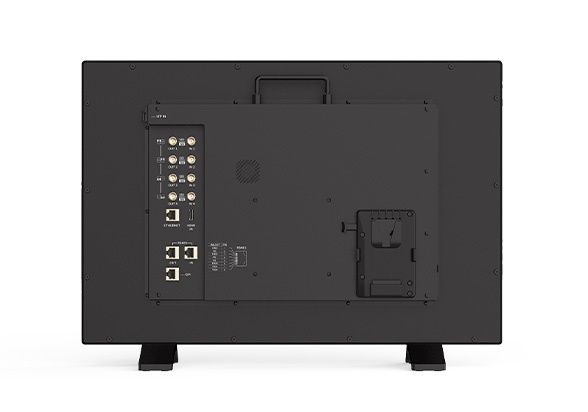

Input
BNC ×4 | 12G/6G/3G/HD/SD-SDI input |
HDMI ×1 | HDMI 2.0 input |
SFP ×1 | Optical Fiber input (By optional SFP adaptor) |
RS485 ×1 | TSL 3.1/4.0 UMD input |
RS485 ×1 | GPI (Tally) input |
RJ45 ×1 | 1000M Ethernet input for Webserver IP control |
Output
BNC ×4 | 12G/6G/3G/HD/SD-SDI loop output |
RS485 ×1 | TSL 3.1/4.0 UMD output |
Analog audio | 3.5mm headphone and speaker |
Video Format
SDI 1/2/3/4 | 4096×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) |
| 3840×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) | |
| 2048×1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) | |
| 2048×1080i (50 / 59.94 / 60) | |
| 1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) | |
| 1080i (60 / 59.94 / 50) | |
| 1080psf (30 / 29.97 / 25 / 24 / 23.98) | |
| 720p (60 / 59.94 / 50) | |
| 480i (59.94), 576I (50) | |
Quad Link 4K (Each channel) | 2048×1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) |
| 1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) | |
Quad Link 8K (Each channel) | 4096×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) |
| 3840×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) | |
HDMI | 4096×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) |
| 3840×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) | |
| 1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) | |
| 1080i (60 / 59.94 / 50) | |
| 720p (60 / 59.94 / 50) |
General
Input voltage | DC 12V-17V, AC 100-240V, 50/60Hz |
Power consumption | 70W |
Working temperature | 0°C～+50°C |
Working humidity | 10%～90% |
Storage temperature | -15°C～+60°C |
Storage humidity | 10%～90% |
Dimensions | 580.9×392.3×88.8mm |
Net weight (main body) | Net 8.87kg; With package 12.7kg |
MSRP
MSRP
MSRP
-

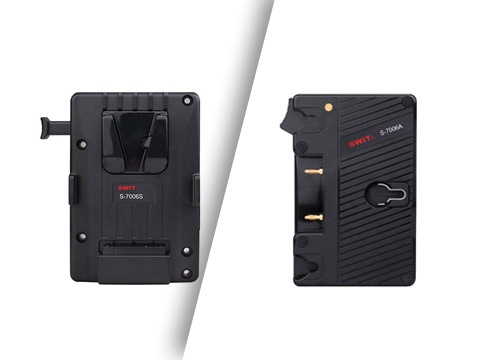

V-mount or Gold mount plate
-

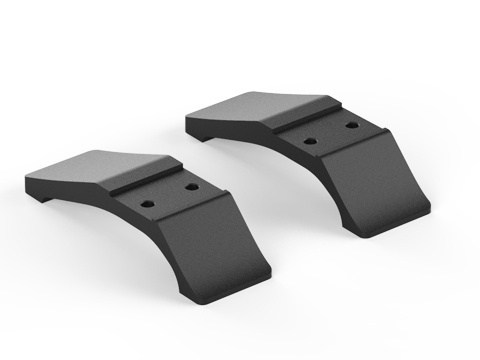

Desktop feet
-
