21.5型フルHD液晶モニター

FFS-IPS液晶パネル、LEDバックライト

S-1223F」は、21.5インチIPS（In-Plane Switching）液晶パネルを採用し、フルHD 1920×1080解像度、LEDバックライト、1000：1のコントラストで正確な色再現を実現します。視野角は水平：178° / 垂直：178°です。

マルチフォーマット入出力

S-1223F supports：
2K/3G/HD/SD-SDI input×2
2K/3G/HD/SD-SDI loop ×2
HDMI input ×1
HDMI loop×1
YUV input ×1
VGA input ×1
CVBS input ×1
CVBS loop ×1
RS485 UMD input×1
RS485 UMD output×1
RS232C UMD input ×1
RS485 GPI input ×1
L/R analog audio input×1

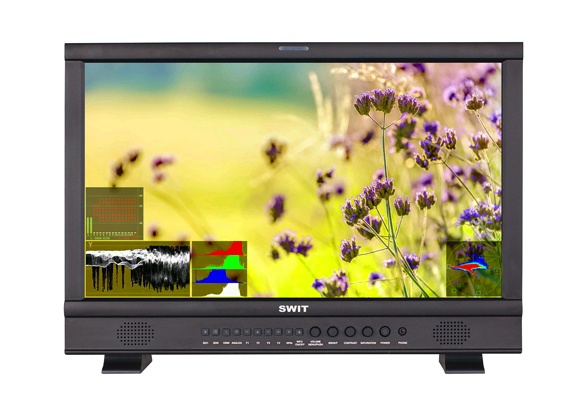

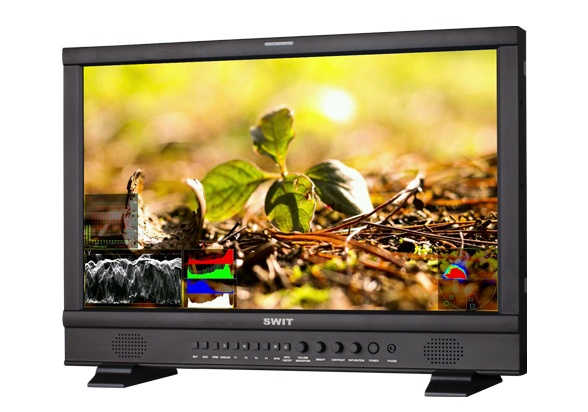

V映像解析アシスタントパターン

波形／ベクトルスコープ／ヒストグラム

S-1223Fは、ビデオ解析アシスタントパターンをサポートしています。波形（Y/Pb/Pr/R/G/B）、ベクトルスコープ、ヒストグラム（R/G/B/Y）、デジタルビデオ品質情報（Luma、Color、 Saturationなど）をパターン化し、個別にパターンのオン/オフ、表示位置（上/下/左/右）、サイズ、色、半透明の選択などが可能です。

エンベデッドオーディオモニタリング

最大16chメーター、アラート・セレクト出力付き

S-1223Fは、SDI-16chおよびHDMI-8chのエンベデッドオーディオメーター表示に対応し、マークや音声異常の警告情報を表示します。また、任意の2チャンネルの音声を3.5mmソケットまたはスピーカーから出力することが可能です。オーディオメーターのパターン位置は上下左右から選択可能で、2chのみ、8ch、16chフル出力のいずれかを選択することができます。また、スケールマーカー、アラート情報、オーディオメーターパターンの半透明化も選択可能です。

UMDとテキストタリーディスプレイ

TSL 3.1/4.0 プロトコル

S-1223F は TSL3.1/4.0 プロトコルの UMD およびテキストタリー表示に対応し、TSL アドレスを 1～126 まで選択でき、最大 8 文字まで表示することができます。UMDは、RS485またはRS232Cポートから入力し、RS485ポートから出力します。

ピーキング、R/G/B/モノラルのみ、ゼブラ、フォルスカラー

タイムコード、H/Vディレイ、AFD、スケールマーカ

3DLUTカラーキャリブレーション

内蔵De-Log LUTおよびユーザーLUTのアップロード

17x17x17の3DLUTの正確なカラーキャリブレーションをサポートします。業務用カラーアナライザー（KONICA MINOLTA CA310など）と3DLUTキャリブレーションソフトウェア（SpectralCal CalMAN5など）で測定し、3DLUTキューブファイルを生成、USBメモリでモニターにアップロードします。
また、Log-C、C-log、S-log2、S-log3、V-log、J-log1、RedLogFilmなどのカメラログからRec709変換LUTを内蔵しています。
USBメモリで自分の3DLUTをモニターに取り込むことができます。

USBファームウェアアップグレード

S-1223Fは、ファームウェアのアップグレード用にUSBポートを標準装備しています。ファームウェアをUSBメモリにダウンロードし、S-1223Fに挿入することで、PCと接続することなく、ファームウェアのアップグレードを行うことができます。

マルチ電源

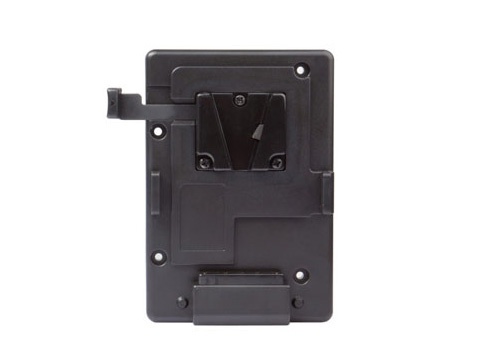

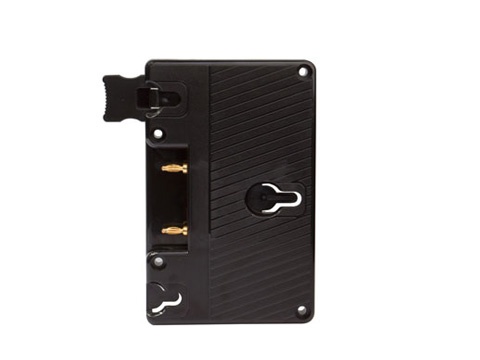

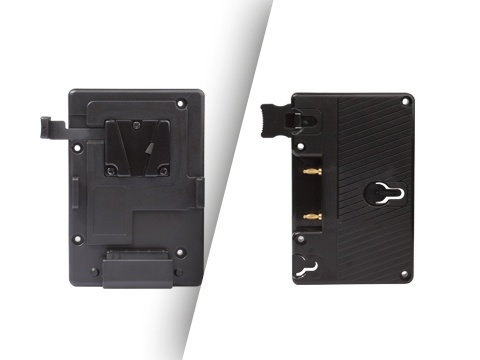

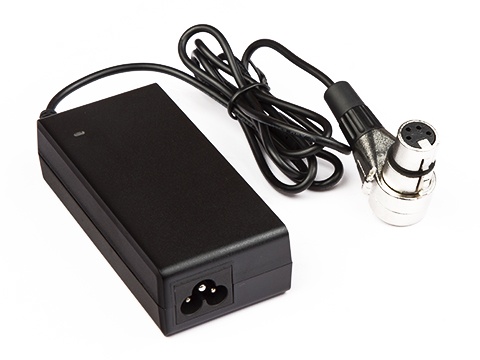

ACアダプター／Vマウント／ゴールドマウント

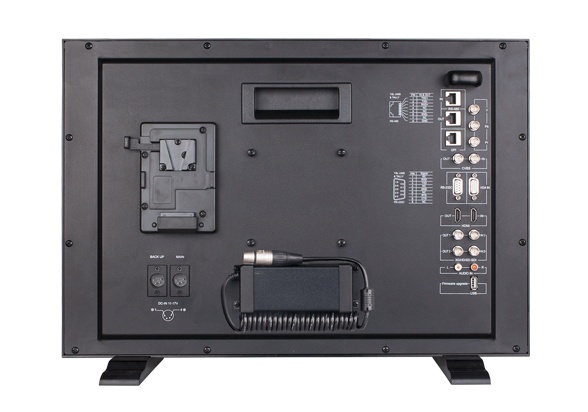

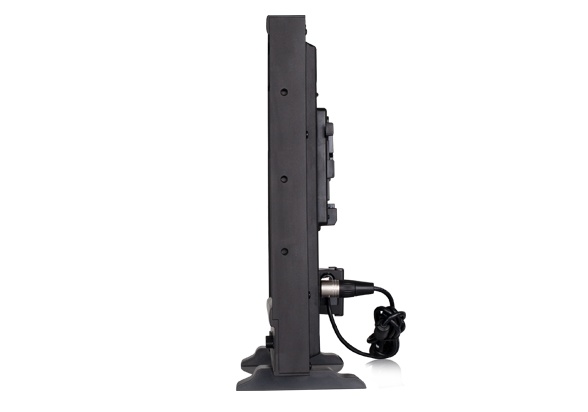

S-1223Fは、DC11～17Vの電源を入力する4ピンXLRソケットと、屋外での使用に適したVマウントまたはゴールドマウントプレートを装備しています。

3-color TALLY Light

RS485入力信号l

タリーライトは3色あります。赤、緑、黄の3色です。タリーライトの制御には、RS485ポートのピンを定義することができます。

寸法
