' 15.6インチ 1920×1080ノングレア液晶
' 10ビット液晶、12ビット内部処理
3G/HD/SD-SDI、HDMI入出力端子搭載
マルチカメラログ（Rec.709）内蔵
' USBによるDITユーザー3DLUTキューブアップロード
' 波形 / ベクトルスコープ / ヒストグラム
' 16chエンベデッドオーディオメーター
ピーキングフォーカスアシスト（精密調整
' 露出アシスト／ゼブラ／青色のみ
' USBファームウェアアップグレード
' Vマウントまたは4ピンXLRまたはAC入力
' ポータブルバッグで出荷
15.6型フルHD10bit液晶

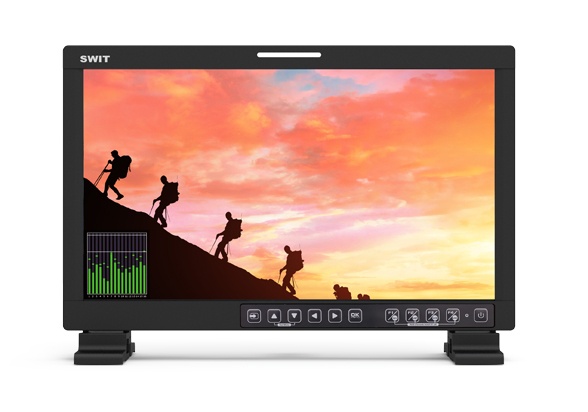

FM-16B」は、LEDバックライト搭載の15.6インチ10bit液晶パネル、輝度300nitsを採用したモニターです。ネイティブ解像度はフルHD 1920×1080、コントラスト700：1、視野角は水平：178° / 垂直：178°です。
入出力インターフェイス
3G-SDI, HDMI
FM-16Bモニター対応
3G/HD/SD-SDI input × 2
3G/HD/SD-SDI loop output × 1
HDMI 1.3 input × 1
3.5mm analog audio input × 1
3.5mm analog audio output × 1
RS485 UMD input × 1
RS485 UMD output × 1
USB-A LUT/Firmware input × 1

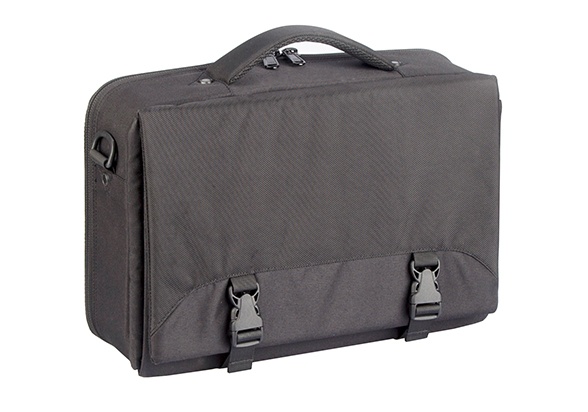

バッグと一緒に発送
Cスタンドの取り付け

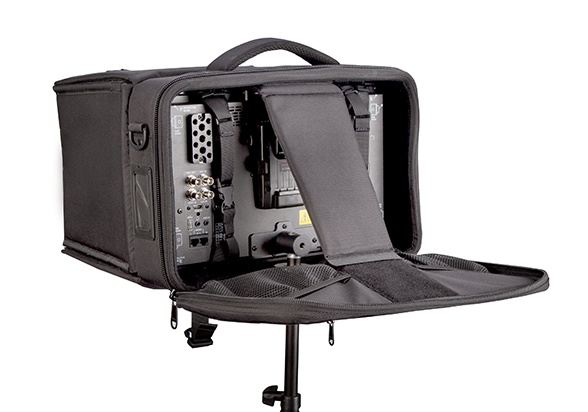

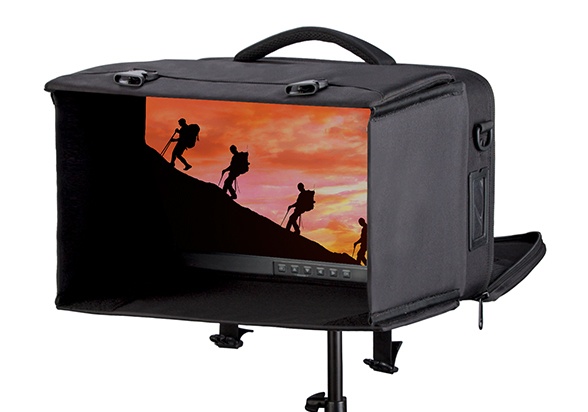

FM-16Bには携帯用バッグが同梱されており、フロントカバーはサンフードとして使用することができます。.
バッグ付きのモニターは、Cスタンドに直接設置することができます。
デログ3DLUT内蔵
DITユーザー3DLUTキューブアップロード
FM-16Bは20種類以上のDe-log 3DLUTを搭載しており、主要なカメラのログモードをREC709に変換することができます。
ARRI、RED、SONY、Panasonic、Canon、JVC、BMD、FujiFilm、GoPro、DJIが含まれます.
また、ユーザー3DLUTキューブやキャリブレーション済み3DLUTキューブは、USBメモリでアップロードすることができます。
映像解析アシスタントパターン
波形／ベクトルスコープ／ヒストグラム
FM-16Bは、ビデオ解析アシスタントパターンをサポートしています。波形（Y/Pb/Pr/R/G/B）、ベクトルスコープ、ヒストグラム（R/G/B/Y）、デジタルビデオ品質情報（ルマ、カラー、彩度など）をパターン化し、個別にパターンのオン／オフ、表示位置（上／下／左／右）やサイズ、色、半透明度などが選択可能です。
エンベデッドオーディオモニタリング
最大16chメーター
16chのエンベデッドオーディオメーターを表示することができます。
表示モードは:
1. CH1-2
2. CH1-16
3. CH1-4 and CH5-8
4. CH1-4 and CH9-12
5. CH1-4 and CH13-16
6. CH5-8 and CH9-12
7. CH5-8 and CH13-16
8. CH9-12 and CH13-16
ビデオツール
ファンクションキーのアサイン
ファンクションキーの4つのユーザープリセットリストア
4つのFキーで異なる機能を割り当て、4つのユーザープロファイルで独立した割り当てと復元が可能です。F1/U1、F2/U2、F3/U3、F4/U4ボタンを長押しして、F1/2/3/4が異なるユーザー1/2/3/4を呼び出すことができます。
TSL UMDとTALLY
FM-16B は TSL 3.1 および 4.0 プロトコルの UMD 表示とフロント TALLY ライトをリアパネルの RJ45 (RS485) ポート、入出力にてサポートしています
各種電源入力
Vマウント／4ピンXLR／AC
FM-16Bは、11-17Vの4ピンXLR入力と100-240VのAC入力を備えています。
Vマウントプレートがあらかじめ取り付けられており、Dタップ-4ピンXLRケーブルを介してVマウントバッテリーを取り付け、モニターに電源を供給することができます。
消費電力は19Wです。
LCD Performance
Size | 15.6 inches |
Display area | 344.16×193.59mm |
Resolution | 1920×1080 |
Aspect ratio | 16:9 |
Brightness | 300cd/m2 |
Contrast | 700:1 |
Color | 10bit 1.073G colors |
Viewing angle | Horizontal: 178°; Vertical: 178° |
Input
BNC ×2 | 3G/HD/SD-SDI input |
BNC ×1 | CVBS input |
HDMI ×1 | HDMI 1.3 input |
3.5mm ×1 | Analog audio input |
USB ×1 | User LUTs upload and Firmware upgrade |
RS485 ×1 | TSL 3.1/4.0 input |
Output
BNC ×1 | 3G/HD/SD-SDI loop output |
3.5mm ×1 | SDI, HDMI embedded audio and analog output |
RS485 ×1 | TSL 3.1/4.0 output |
Video Format
SDI | 1080p (60 / 59.94 / 50) |
| 1080i (60 / 59.94 / 50) | |
| 1080p (30 / 29.97 / 25 / 24 / 23.98) | |
| 1035i (60 / 59.94) | |
| 1080psf (30 / 29.97 / 25 / 24 / 23.98) | |
| 720p (60 / 59.94 / 50) | |
| 480i (59.94) | |
| 576i (50) | |
HDMI | 480i/ 576i / 480p / 576p |
| 1080i (60 / 59.94 / 50) | |
| 720p (60 / 59.94 / 50) | |
| 1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) |
General
Input voltage | DC / battery 11V-17V 3A, AC 100-240V, 50/60Hz |
Power consumption | 19W |
Working temperature | 0°C～+50°C |
Working humidity | 10%～90% |
Storage temperature | -15°C～+60°C |
Storage humidity | 10%～90% |
Dimensions | 383×242.3×68.4mm |
Net weight (main body) | Net 4.2kg; With package 7.5kg |
MSRP
$8222
MSRP
$8222
MSRP
$8222
-

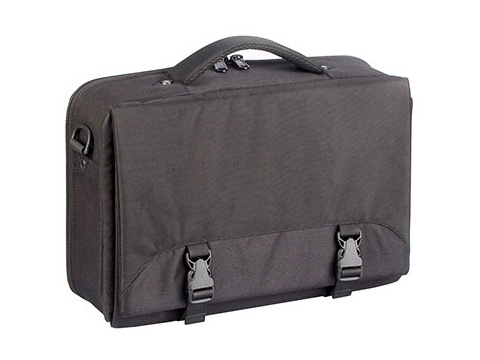

Carrying bag
-
TA-M10 Accessory Hanger
-
TA-C10 C-stand adaptor
-

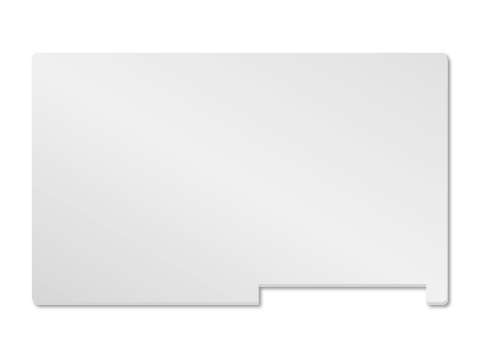

LCD Protective Glass
-

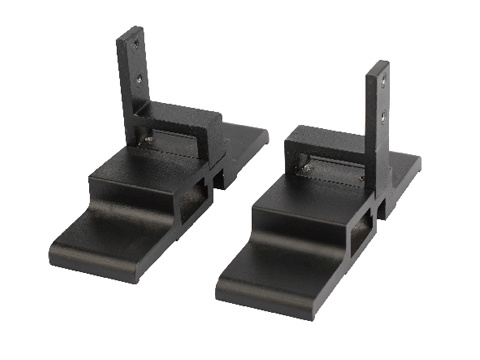

Desktop feet
-

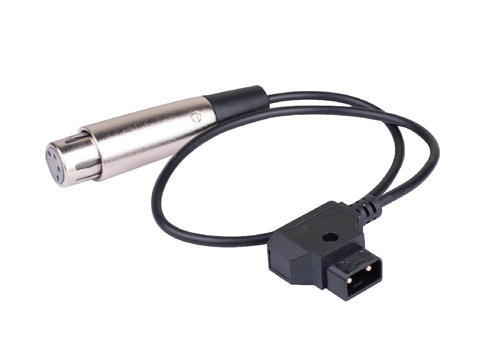

D-tap to 4-pin XLR cable
-

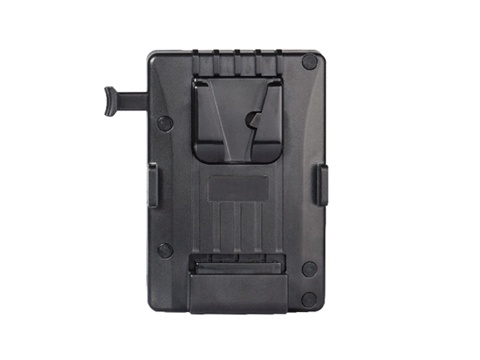

V-mount plate
-

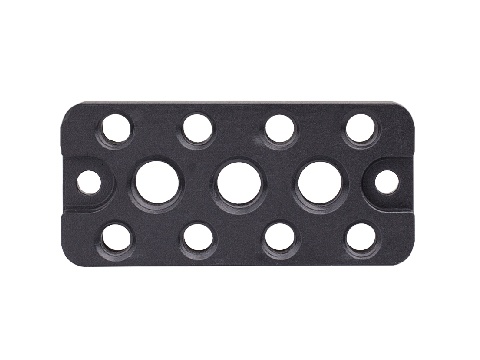

TA-M10
Install onto the backside of the monitor, provide with 3x 3/8" threads and 8x 1/4" threads, to install with wireless receiver or other accessories. -

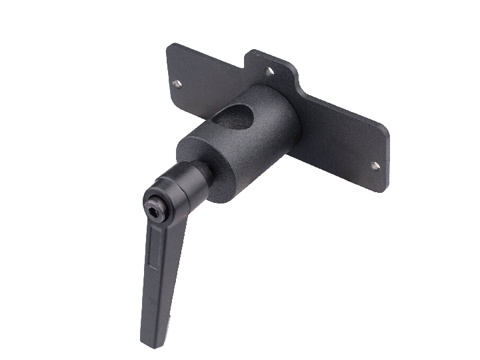

TA-C10
Install onto the backside of the monitor, and install the monitor to C-stands for field monitoring.
