' 21.5インチ 1920×1080ノングレア液晶
8ビット液晶、12ビット内部処理
' 1000nitsの高輝度
' 3G/HD/SD-SDI、HDMI、CVBS対応
' HDR LUTs: HLG & ドルビービジョン PQ
' Rec.709へのマルチカメラログ
' USB による DIT ユーザー 3DLUT キューブアップロード
' 波形 / ベクトルスコープ / ヒストグラム
16ch エンベデッドオーディオメーター
' ピーキングフォーカスアシスト（精密調整
' 露出アシスト／ゼブラ／青色のみ
' USBファームウェアアップグレード
' Vマウントまたは4ピンXLRまたはAC入力
' Cスタンド搭載可能（オプション）
21.5型1000nit液晶

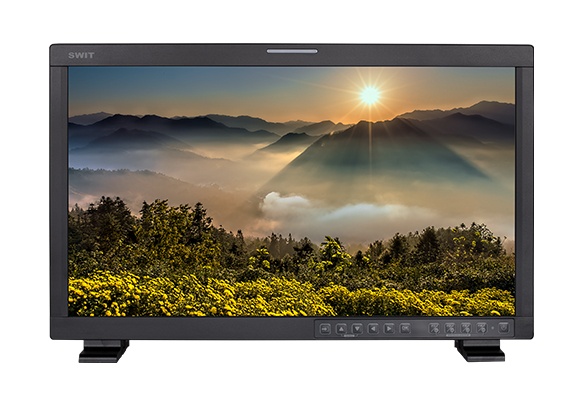

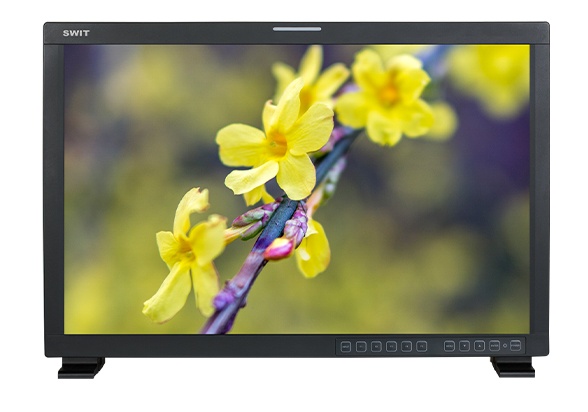

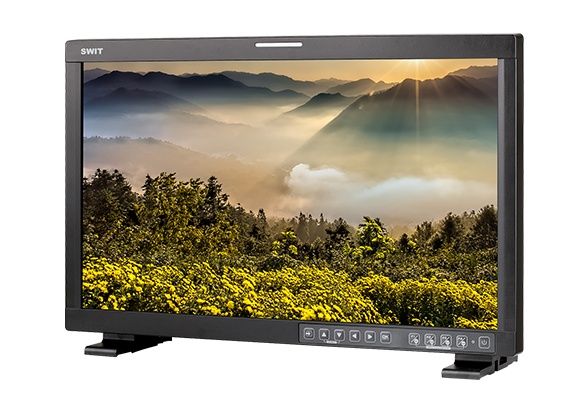

FM-21HDR」は、LEDバックライト搭載の21.5インチ液晶パネルを採用し、1000nitsの高輝度を実現したモニターです。ネイティブ解像度はフルHD 1920×1080、コントラストは1000：1、視野角は水平：178°/垂直：178°です。
入出力インターフェイス
3G-SDI, HDMI
FM-21HDR monitor supports：
3G/HD/SD-SDI input × 2
3G/HD/SD-SDI loop output × 1
HDMI 1.3 input × 1
3.5mm analog audio input × 1
3.5mm analog audio output × 1
RS485 UMD input × 1
RS485 UMD output × 1
USB-A LUT/Firmware input × 1
HDR/SDR LUT内蔵
1000nitの高輝度を持つFM-21HDRは、HLG/PQ HDRまたはRec709 SDRのモニタリングに、以下のようなマルチカメラログを提供します。Log-C, S-log2/3, C-log2/3, V-log, RED logなど。
ユーザーLUTのアップロード
ユーザー3DLUTキューブ、または再キャリブレーション済み3DLUTキューブをUSBディスクでアップロードすることができます。(17x17x17または33x33x33キューブ、USBファイルシステムFAT32、最大16倍のユーザーLUTをリストア可能)
映像解析アシスタントパターン
波形／ベクトルスコープ／ヒストグラム
FM-21HDRは、ビデオ解析アシスタントパターンをサポートしています。波形（Y/Pb/Pr/R/G/B）、ベクトルスコープ、ヒストグラム（R/G/B/Y）、デジタルビデオ品質情報（Luma、Color、 Saturationなど）をパターン化し、個別にパターンのON/OFF、表示位置（上/下/左/右）やサイズ、色、半透明度などが選択可能です。
エンベデッドオーディオモニタリング
Up to 16-ch meters
16chのエンベデッドオーディオメーターを表示することができます。表示モードは
1. CH1-2
2. CH1-16
3. CH1-4 and CH5-8
4. CH1-4 and CH9-12
5. CH1-4 and CH13-16
6. CH5-8 and CH9-12
7. CH5-8 and CH13-16
8. CH9-12 and CH13-16
ビデオツール
ファンクションキーのアサイン
ファンクションキーの4つのユーザープリセットリストア
4つのFキーで異なる機能を割り当て、4つのユーザープロファイルで独立した割り当てと復元が可能です。F1/U1、F2/U2、F3/U3、F4/U4ボタンを長押しして、F1/2/3/4が異なるユーザー1/2/3/4を呼び出すことができます。
TSL UMDとTALLY
FM-21HDR は TSL3.1 および 4.0 プロトコルの UMD ディスプレイとフロント TALLY ライトをリアパネルの RJ45 (RS485) ポート経由で入出力することが可能です。
各種電源入
Vマウント／4ピンXLR／AC
FM-21HDRは、11-17Vの4ピンXLR入力と100-240VのAC入力を備えています。

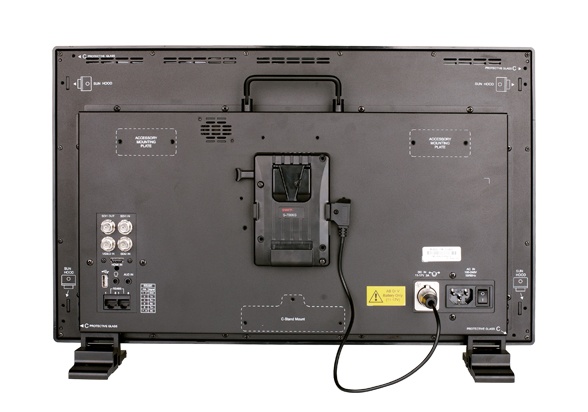

Vマウントプレートがあらかじめ取り付けられており、Dタップ-4ピンXLRケーブルを介してVマウントバッテリーを取り付け、モニターに電源を供給することができます。
消費電力は55Wです。
LCD Performance
Size | 21.5 inches |
Display area | 476.64×268.11mm |
Resolution | 1920×1080 |
Aspect ratio | 16:9 |
Brightness | 1000cd/m2 |
Contrast | 1000:1 |
Color | 16.77 million colors |
Viewing angle | Horizontal: 178°; Vertical: 178° |
Input
BNC ×2 | 3G/HD/SD-SDI input |
BNC ×1 | CVBS input |
HDMI ×1 | HDMI 1.3 input |
3.5mm ×1 | Analog audio input |
USB ×1 | User LUTs upload and Firmware upgrade |
RS485 ×1 | TSL 3.1/4.0 input |
Output
BNC ×1 | 3G/HD/SD-SDI loop output |
3.5mm ×1 | SDI, HDMI embedded audio and analog output |
RS485 ×1 | TSL 3.1/4.0 output |
Video Format
SDI | 1080p (60 / 59.94 / 50) |
| 1080i (60 / 59.94 / 50) | |
| 1080p (30 / 29.97 / 25 / 24 / 23.98) | |
| 1035i (60 / 59.94) | |
| 1080psf (30 / 29.97 / 25 / 24 / 23.98) | |
| 720p (60 / 59.94 / 50) | |
| 480i (59.94) | |
| 576i (50) | |
HDMI | 480i/ 576i / 480p / 576p |
| 1080i (60 / 59.94 / 50) | |
| 720p (60 / 59.94 / 50) | |
| 1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) |
General
Input voltage | DC / battery 11V-17V 3A, AC 100-240V, 50/60Hz |
Power consumption | 55W |
Working temperature | 0°C～+50°C |
Working humidity | 10%～90% |
Storage temperature | -15°C～+60°C |
Storage humidity | 10%～90% |
Dimensions | 517×319×74.3mm |
Net weight (main body) | Net 5.7kg; With package 9.8kg |
MSRP
$8222
MSRP
$8222
MSRP
$8222
-

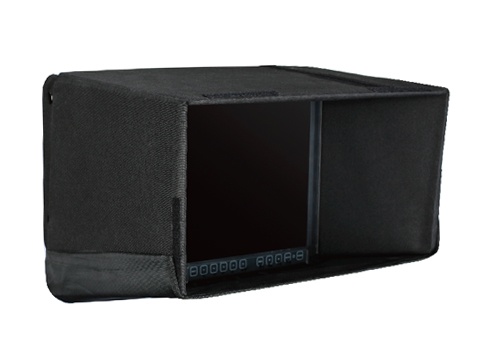

Sun hood
-

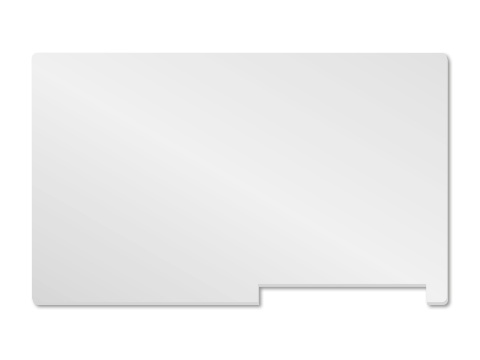

LCD Protective Glass
-

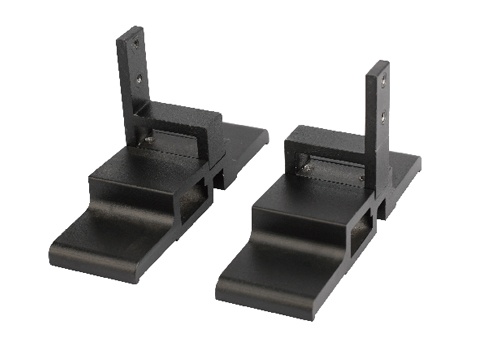

Desktop feet
-

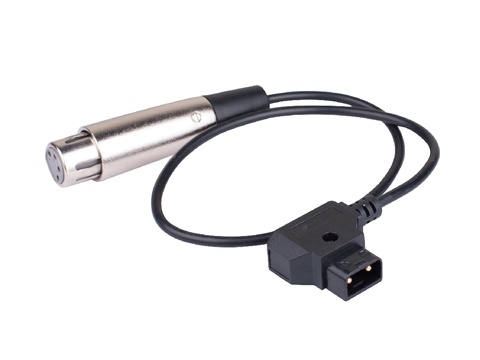

D-tap to 4-pin XLR Cable
-

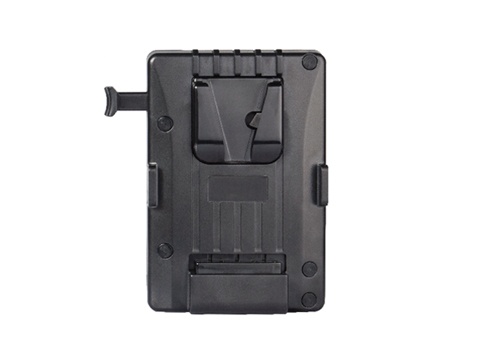

V-mount plate
-

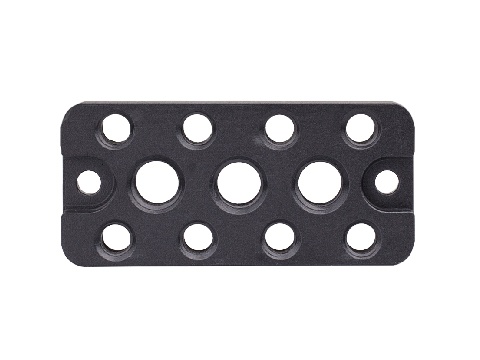

TA-M10
Install onto the backside of the monitor, provide with 3x 3/8" threads and 8x 1/4" threads, to install with wireless receiver or other accessories. -

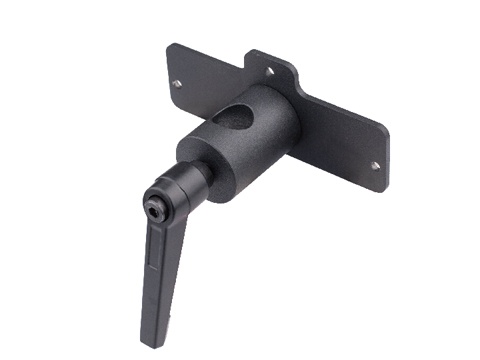

TA-C10
Install onto the backside of the monitor, and install the monitor to C-stands for field monitoring.
