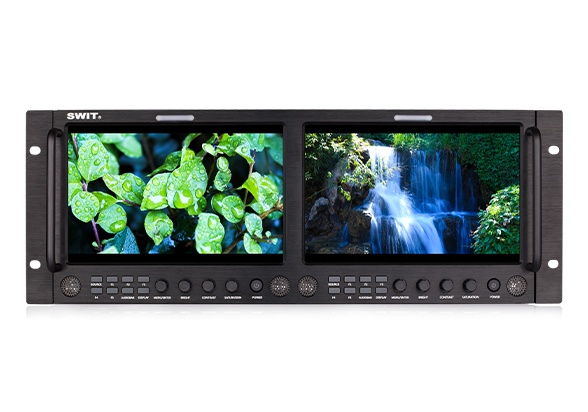

' 9インチIPS液晶パネル×2
' 解像度1920×1200、コントラスト1000:1
' 19インチ4Uラックマウント、±30°回転可能
' 2K/3G/HD/SD-SDI、HDMI、CVBSモニタリング
' アラート付2chエンベデッドオーディオメーター
' AFD、H/Vディレイ、R/G/B/Mono、フォルスカラー
' TSL UMDとテキストTALLY表示
' ゼブラストライプ、ピーキングフォーカスアシスト
' SDIタイムコード表示
' マーカー 4:3、13:9、14:9、15:9、1.85:1、2.35:1
' TALLYライトとGPIコントロール
' USBファームウェアアップグレード
9インチIPS液晶
LEDバックライト付きIPSパネル
M-1093Hは、9インチIPS（In-Plane Switching）液晶パネルを2枚採用し、解像度はフルHD1920×1200、LEDバックライト、コントラスト1000：1です。視野角は水平：170°／垂直：170°です。

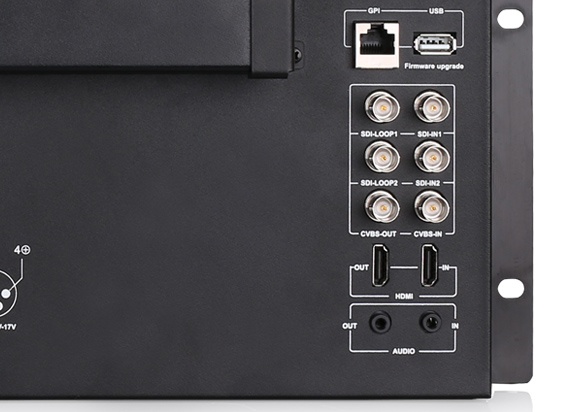

入出力インターフェイス
SDI / HDMI / CVBS / Analog Audio
M-1093Fの各液晶ディスプレイが対応します。
2K/3G/HD/SD-SDI入力×2系統
2K/3G/HD/SD-SDIループ出力×2系統
HDMI1.3入力×1
HDMI1.3ループ出力×1
CVBS入力×1
CVBSループ出力×1
3.5mmアナログオーディオ入力×1
3.5mmアナログ音声出力×1
UMDとテキストタリーディスプレイ
TSL 3.1 / 4.0 プロトコル
M-1093F は、TSL 3.1/4.0 プロトコルの UMD およびテキストタリー表示に対応し、TSL アドレスを 1～126 まで選択でき、最大 8 文字を表示します。UMD/TALLY信号は、モニター背面のRJ45(RS485)ポートから入力します。
エンベデッドオーディオモニタリング
2chメーター（アラート付
M-1093Hは、SDI-2ch/HDMI-2chエンベデッドオーディオメーターおよびアナログ2chオーディオメーター表示に対応し、マークおよびオーディオ異常警告情報を表示することが可能です。オーディオメーターのパターン位置は4隅から選択でき、オーディオメーターパターンのスケールマーカー、アラート情報、半透明を選択することが可能です。
Peaking, R/G/B/Mono only, Zebra, False color
Timecode, H/V delay, AFD, Scale Markers
3-color TALLY Light
RJ45(RS485) input signal
There are front TALLY lights of Red, Green and Yellow colors on each screen,
and users can define the pins of RJ45 port to control the TALLY lights.
USB Firmware Upgrade
The monitor provides a standard USB port on the
rear panel, for firmware upgrade. Users can
download the latest firmware file to a USB stick,
and directly insert into M-1093F monitor to
upgrade, without PC connection.

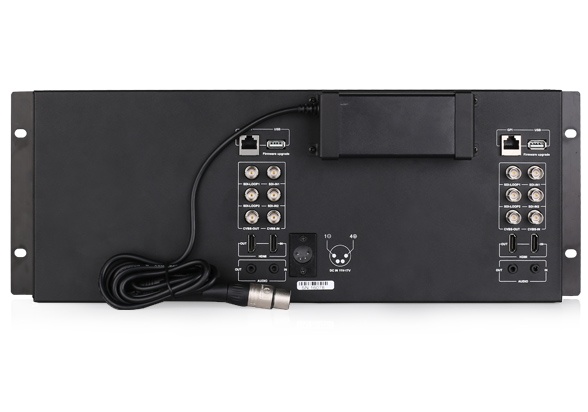

Power Supply
M-1093H provides a 4-pin XLR
socket of DC 6.5-24V power
input, for the both 2 screens, and
an AC-DC adaptor is attached on
the rear panel of the monitor.

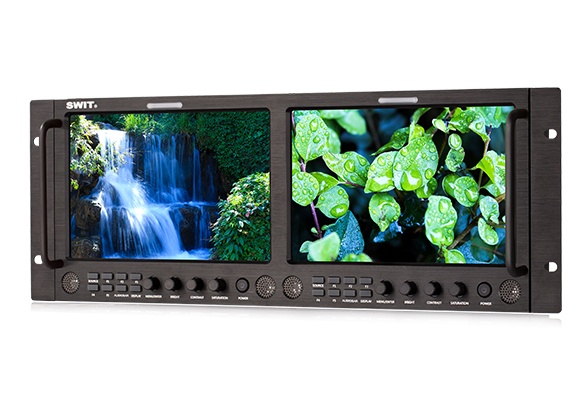

Installation
M-1093H is standard 19” rack mount fixing, occupies 4U height. The monitor is ±30° up and down rotatable when installed
on racks.
LCD Performance
Size | 9 inches ×2 |
Display area | 191.52×119.70mm |
Resolution | 1920×1200 |
Aspect ratio | 16:9 (4:3 adjustable) |
Brightness | 450cd/m2 |
Contrast | 1000:1 |
Color | 16.77 million colors |
Viewing angle | Horizontal: 170°; Vertical: 170° |
Input(Each LCD)
BNC ×2 | 2K/3G/HD/SD-SDI input×2 |
BNC ×1 | Composite input |
HDMI ×1 | HDMI input |
3.5mm ×1 | Analog audio input |
Output(Each LCD)
BNC ×2 | 2K/3G/HD/SD-SDI loop output |
BNC ×1 | Composite loop output |
HDMI ×1 | HDMI loop output |
3.5mm ×1 | SDI, HDMI, Analog audio output |
Video Format
SDI | 2048×1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) |
| 2048×1080i (60 / 59.94 / 50) | |
| 1080p (60 / 59.94 / 50) | |
| 1080i (60 / 59.94 / 50) | |
| 1080p (30 / 29.97 / 25 / 24 / 23.98) | |
| 1080psf (30 / 29.97 / 25 / 24 / 23.98) | |
| 720p (60 / 59.94 / 50) | |
| 480i (59.94) | |
| 576i (50) | |
HDMI | 480i/ 576i / 480p / 576p |
| 1080i (60 / 59.94 / 50) | |
| 720p (60 / 59.94 / 50) | |
| 1080psf (30 / 29.97 / 25 / 24 / 23.98) | |
| 1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) | |
CVBS | NTSC / PAL |
General
Input voltage | DC 6.5V-24V |
Power consumption | ≤36W |
Working temperature | 0°C～+40°C |
Working humidity | 10%～90% |
Storage temperature | -15°C～+60°C |
Storage humidity | 10%～90% |
Dimensions | 484×177×112.8mm |
Net weight (main body) | Net 2.8kg; With package 3.6kg |
MSRP
$8222
MSRP
$8222
MSRP
$8222
-

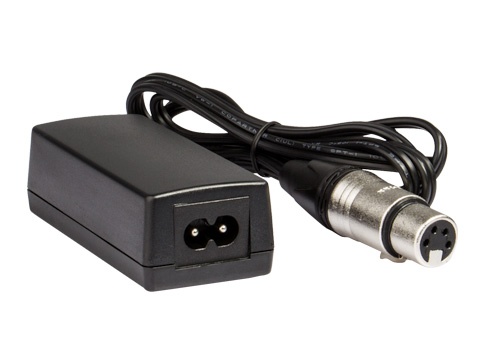

AC-DC Adaptor
