' デュアル7インチ ノングレアLCD、1920×1200
' 19インチ3Uラックマウント、±30°回転可能
2K/3G/HD/SD-SDI 入力およびループ出力
HDMI 2.0（4K60p）入力およびループ出力
' 16chエンベデッドオーディオメーター（アラート付
' 出力する任意の2つのオーディオチャンネルを選択
' 9段階のクイックズームインとマッピング
' フォーカスアシストと精密調整
' Rec.709へのビルドイン・マルチカメラ・ログ
' USBによるユーザー3DLUTキューブファイルインポート
' オンスクリーンTALLYディスプレイとGPI
' ゼブラストライプ、フォルスカラー、R/G/B/モノラル
' H/Vディレイ、AFD、タイムコード表示
' マーカー 4:3、13:9、14:9、15:9、1.85:1、2.35:1
' USBファームウェアアップグレード
7インチフルHD液晶
LEDバックライト付きTFTパネル

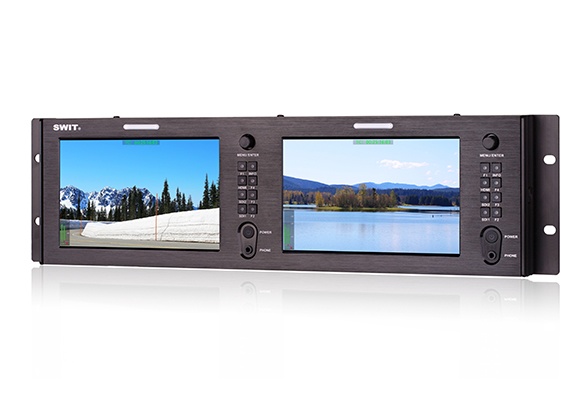

M-1073Hは、LEDバックライト付き7インチ液晶パネルを2枚採用し、ネイティブ解像度はフルHD 1920×1200、コントラスト1000：1、視野角は水平：160°／垂直：160°です。

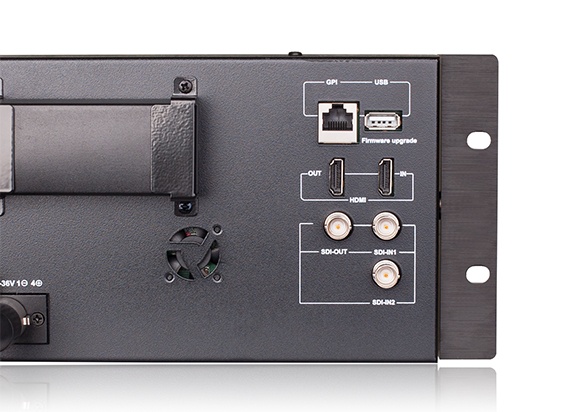

入出力インターフェイス
3G-SDI、4K-HDMI
M-1073Hの各液晶ディスプレイは、以下をサポートしています。
2K/3G/HD/SD-SDI入力×2系統
2K/3G/HD/SD-SDIループ出力×1系統
HDMI2.0（4K60p）入力×1系統
HDMI2.0(4K60p)ループ出力×1系統
3.5mm SDI/HDMIエンベデッドオーディオ出力×1
3DLUTログからRec709へ
ユーザーLUTキューブのインポート
M-1073Hは、Log-C, C-log, S-log2, S-log3, V-log, J-log1, RedLogFilmといったカメラログからRec709変換LUTを内蔵しています。また、USBスティックで独自の3DLUTをモニターにインポートすることができ、17x17x17の3DLUTキューブファイルをサポートしています。
エンベデッドオーディオモニタリング
最大16chメーター、アラート・セレクト出力付き
M-1073Hは、SDI-16chおよびHDMI-2chのエンベデッドオーディオメーター表示に対応し、マークとオーディオ異常警告情報を表示します。また、任意の2チャンネルの音声を3.5mmソケットまたはスピーカーから出力することが可能です。オーディオメーターのパターン位置は4隅から選択でき、2chのみ、8ch、16chフル出力のいずれかを選択できます。また、スケールマーカー、アラート情報、オーディオメーターパターンの半透明化も選択可能です。
Peaking, R/G/B/Mono only, Zebra, False color
Timecode, H/V delay, AFD, Scale Markers
On-screen Tally
M-1073H supports on-screen
TALLY display, and the TALLY
control signal inputs via
GPI(RS485) port on the rear
panel of the monitor.
USB Firmware Upgrade
The monitor provides a standard USB port on
the rear panel, for firmware upgrade. Users can
download the latest firmware file to a USB stick,
and directly insert into M-1073H monitor to
upgrade, without PC connection.
Power Supply

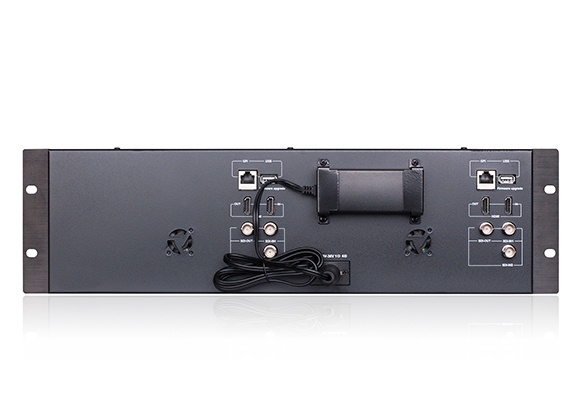

M-1073H provides DC 6.5-36V power input socket, for the both 2 screens, and an AC-DC adaptor
is attached on the rear panel of the monitor.
Installation

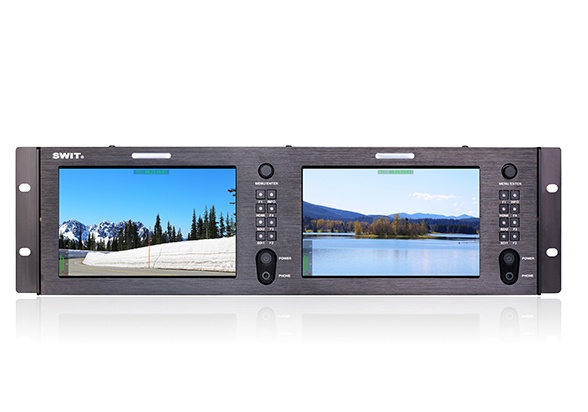

M-1073H is standard 19” rack mount fixing, occupies 3U height. The monitor is ±30° up and down rotatable when installed on racks.
LCD Performance
Size | 7 inches x2 |
Display area | 151.2×94.5mm |
Resolution | 1920×1200 |
Aspect ratio | 16:9 (4:3 adjustable) |
Brightness | 400cd/m2 |
Contrast | 1000:1 |
Color | 16.77 million colors |
Viewing angle | Horizontal: 160°; Vertical: 160° |
Input(Each LCD)
BNC ×2 | 2K/3G/HD/SD-SDI input |
BNC ×1 | HDMI 2.0 input |
USB ×1 | LUT upload and Firmware upgrade |
RS485 ×1 | GPI (Tally) input |
Output(Each LCD)
BNC ×1 | 2K/3G/HD/SD-SDI loop output |
HDMI ×1 | HDMI 2.0 loop output |
3.5mm ×1 | SDI, HDMI embedded audio output |
Video Format
SDI | 2048×1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) |
| 2048×1080i (60 / 59.94 / 50) | |
| 1080p (60 / 59.94 / 50) | |
| 1080i (60 / 59.94 / 50) | |
| 1080p (30 / 29.97 / 25 / 24 / 23.98) | |
| 1080psf (30 / 29.97 / 25 / 24 / 23.98) | |
| 720p (60 / 59.94 / 50) | |
| 480i (59.94) | |
| 576i (50) | |
HDMI | 4096×2160p (60 / 50 / 30 / 25 / 24) |
| 3840×2160p (60 / 50 / 30 / 25 / 24) | |
| 480i/ 576i / 480p / 576p | |
| 1080i (60 / 59.94 / 50) | |
| 720p (60 / 59.94 / 50) | |
| 1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) |
General
Input voltage | DC 6.5V-36V |
Power consumption | 18-26W |
Working temperature | 0°C～+50°C |
Working humidity | 10%～90% |
Storage temperature | -15°C～+60°C |
Storage humidity | 10%～90% |
Dimensions | 484×130×82mm |
Net weight (main body) | Net 2.4kg; With package 2.7kg |
MSRP
$8222
MSRP
$8222
MSRP
$8222
-

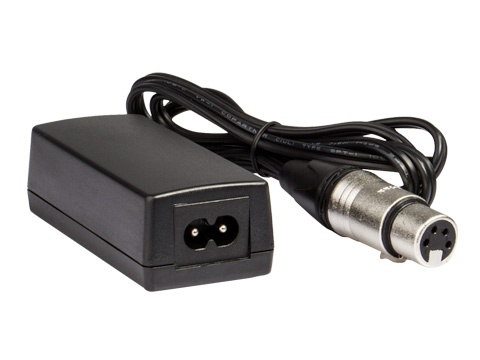

AC-DC Adaptor
