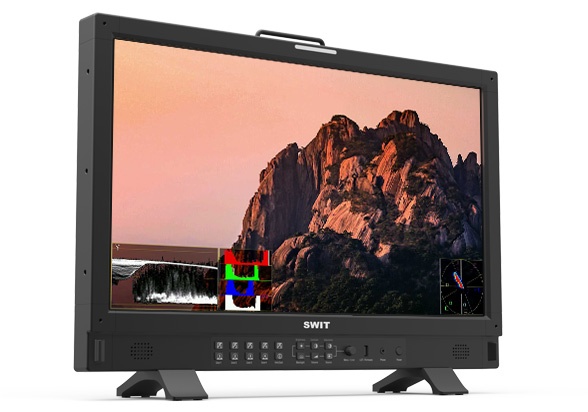

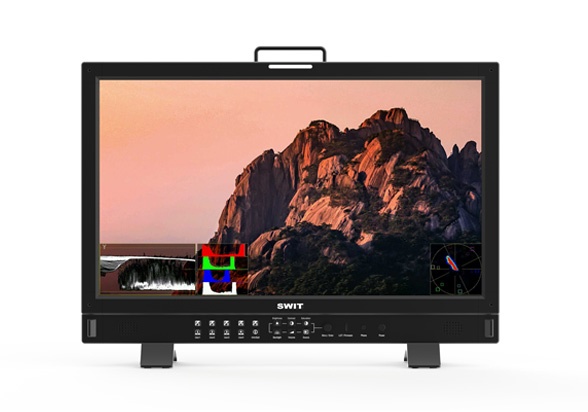

BM-H245 23.8型4K入力対応プロダクションモニター

' 23.8インチ 1920×1080 QLEDパネル
' DCI-P3広色域100%カバー
' VICO 1.97 Aクラス アイプロテクト液晶
12G-SDI、4x3G-SDI、HDMI2.0 4K入力搭載
' 4ch SDI/HDMIミックスマルチビュー
' 2ch SDI/HDMI PBPまたはPIPビュー
' マルチ色域 & HDR/SDR ビューイング
' ペイロードID自動設定
' 18ビット内部色処理
' オーディオ/ビデオ リップシンクのためのゼロレイテンシー
' PC のない 3DLUT の自動自己口径測定
' 内蔵のマルチカメラDelog LUTs
' USB 経由でユーザー 3DLUT をアップロード
' 波形 / ベクトル / ヒストグラム / アイパターン
' フォーカスアシスト / フォルスカラー / ゼブラ
' 16 ch オーディオメーター / リサージュパターン
' 5.1 & 7.1 サラウンドサウンドフェーズパターン
' IPウェブサーバーリモートコントロール
' TSL UMDとテキストTALLY表示
' USBファームウェアアップグレード

Features

23.8型QLED WCGパネル

FHD、DCI-P3 100%カバレッジ

BM-H245は、23.8インチ1920x1080の QLEDパネル、100%DCI-P3カバー広色域、400nits LEDバックライト、1000:1コントラスト、H/V 178°視野角で放送・映画制作に最適です。

マルチ4Kインターフェイス

BM-H245は、4系統のSDI入力と2系統のSDIループ出力を備えています。 を含む複数の4K入力をサポートしています。
- 12GSDI シングルリンク 4K;
- 4x3GSDI Quadlink 4K、(SQDおよび2SI)
- HDMI 2.0 (4K60P)

FHDパネルへの4K信号のPixel to Pixelズームインに対応。


表示モード

12GSDI、HDMI2.0を含むSingle link 4K入力と、Quad link 4x 3GSDI 4K入力に対応。また、4系統の独立したソースを入力することで また、12G/6G/3G/HD-SDIとHDMI2.0/1.4/1.3の混在フォーマット入力、波形、ベクトル、オーディオメーター、EOTF、色域を入力ごとに選択可能です。 各入力における色域の選択。


VICO 1.97 アイプロテクト

BM-H245 QLEDパネルは、液晶画面とLEDバックライトの間に量子ドット層があり、LEDスペクトルを変化させて青色を抑え、R/G/Bピークのバランスをとることで、人々の錐体細胞を均一に刺激し、視覚疲労を効果的に低減させることができます。

VICO(視覚的健康・快適性)テストスコア1.97、Aクラス。 長時間のビデオ編集や放送局での制作から目を保護するため スタジオ制作に最適です。


HDR/SDR EOTFと色域の選択

BM-H245は、HLG(Hybrid Log Gamma)、Dolby Vision PQ、SONY S-Log3 HDR、Gamma 1.0/1.8/2.2/2.4/2.6 SDR EOTF、色域はLCDネイティブ、REC.709, DCI-P3, REC.2020から選択可能です。


ペイロードID自動設定

入力映像のペイロードIDを識別し、ペイロードID情報に従ってHDR/SDR EOTFs、色域、入力範囲、色空間、色深度を自動的に設定します。


マルチCG&EOTFビューイング

4つのウィンドウにコピーされた1つの入力ソースをサポートします。 異なるHDR/SDRや色域を同時に表示することが可能です。 色域を同時に表示します。HDR・SDR制作時の正しい HDRとSDRを一緒に制作することで、正しいリファレンスを を一緒に表示します。


3DLUTオートセルフキャリブレーション

X-rite i1またはJETI Specbos 1211による

3DLUTキャリブレーションソフトウェアを内蔵し、(ソフトウェア X-rite i1 および Jeti Specbos 1211 をサポートします。 プローブをモニターUSBポートに直接接続することができます。 モニターがカラーパターンを生成し、カラー プローブは色を読み取り、色情報をUSB経由でモニターに送信します。 USB経由でモニターに送信します。モニターはその色差を比較し 3DLUTを生成し、自動的にキャリブレーションを行います。 キャリブレーションにかかる時間 キャリブレーション時間:X-rite i1 15分, Specbos 1211 45分 キャリブレーション結果: ∆E≤1.0

オーディオ/ビデオ ゼロ・レイテンシー

リップシンク監視のためのZero latencyモード(1/100フレーム以下)をサポートします。


HDR/SDR De-log LUTs

モニターにはマルチカメラログが内蔵されており をHLG1000、PQ1000、Rec709 SDRに変換するLUTを内蔵しています。 変換LUT(Log-C、C-log、S-log2、S-log3、V-log、J-log1など)。 S-log2、S-log3、V-log、J-log1、RedLogFilmなど。 などがあります。
また、ユーザーLUTをUSBディスクでモニターにアップロードすることができます。 17x17x17の3DLUTをサポートします。 キューブファイルをサポートします。


複数の映像解析パターン

オーディオパターン

最大16chのエンベデッドオーディオメーターを表示。 2チャンネルの音声を選択し スピーカーまたは3.5mmヘッドホン端子から出力します。

さらに、BM-Hモニターはリサージュ図形に対応 の数字と5.1& 7.1サラウンドのサウンドパターンに対応しています。


アイパターン

SDIケーブルによる入力映像の伝送品質、特に12GSDI品質を確認するためのアイパターンを内蔵。


ウェブサーバーIPリモートコントロール

BM-H245は、Ethernet LAN接続によるWebサーバリモートコントロールに対応しています。
コンピューターのウェブブラウザーを使用してモニターコントロールパネルを開き、入力ソースの選択、画像パラメータの調整、ビデオ/オーディオ機能の設定、機能キーの割り当てなどを、APPをインストールすることなく行うことができます。

電源

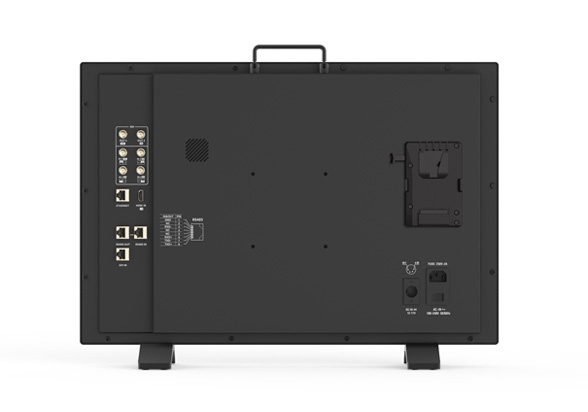

BM-H245は、消費電力60Wで、AC100-240Vの両入力に対応。 AC100-240V入力と4ピンXLR DC12-17V入力の両方に対応。 12-17V入力に対応し、背面にVマウントのバッテリープレートを装備しています。 背面にはVマウントのバッテリープレートを装備。(ゴールドマウント オプション)

LCD Performance

Size

23.8 inches

Display area

527.04×296.46mm

Resolution

1920×1080

Aspect ratio

16:9

Brightness

400nits

Contrast

1000:1

Color depth

10bit (8+2FRC)

Signal process

18-bit

Viewing angle

178°(H) /178°(V)

Input

BNC ×1

12G/6G/3G/HD/SD-SDI input

BNC ×3

3G/HD/SD-SDI input

HDMI ×1

HDMI 2.0 input

RS485 ×1

TSL 3.1/4.0 UMD input

RS485 ×1

GPI (Tally) input

RJ45 ×1

1000M Ethernet input for Webserver IP control

Output

BNC ×1

12G/6G/3G/HD/SD-SDI loop output

BNC×1

3G/HD/SD-SDI input

RS485 ×1

TSL 3.1/4.0 UMD output

Analog audio

3.5mm headphone and speaker

Video Format

SDI 1

4096×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)

3840×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
2048×1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
2048×1080i (50 / 59.94 / 60)
1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
1080i (60 / 59.94 / 50)
1080psf (30 / 29.97 / 25 / 24 / 23.98)
720p (60 / 59.94 / 50)
480i (59.94), 576I (50)

SDI 2/3/4

2048×1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
1080i (60 / 59.94 / 50)
1080psf (30 / 29.97 / 25 / 24 / 23.98)
720p (60 / 59.94 / 50)
480i (59.94), 576I (50)

Quad Link 4K (Each channel)

2048×1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)

HDMI

4096×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
3840×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
1080i (60 / 59.94 / 50)
720p (60 / 59.94 / 50)

General

Input voltage

DC 12V-17V, AC 100-240V, 50/60Hz

Power consumption

60W

Working temperature

0°C~+50°C

Working humidity

10%~90%

Storage temperature

-15°C~+60°C

Storage humidity

10%~90%

Dimensions

580.9×392.3×73.6mm

Net weight (main body)

Net 6.7kg; With package 10.65kg
Basic Package

MSRP

MSRP

MSRP

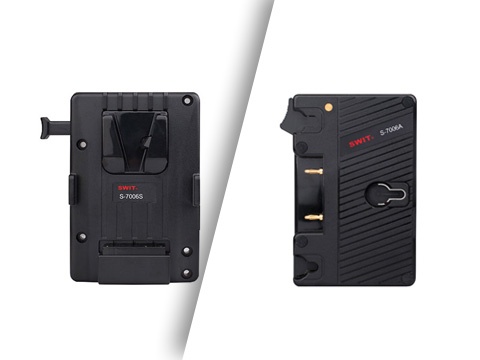

  • V-mount or Gold mount plate

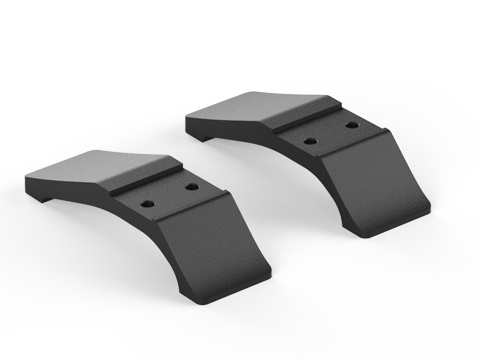

  • Desktop feet

  • S-1243F
